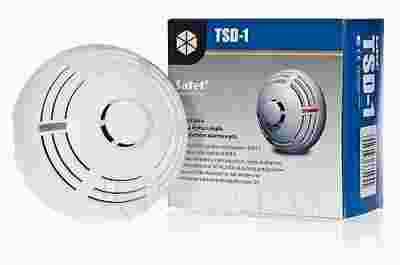

Czujka dymu i ciepła TSD 1

• unikalna komora Swirl przyspieszająca wykrywanie dymu
• detekcja dymu zgodna z wymaganiami EN54-7
• detekcja ciepła zgodnie z EN54-5
• przełączniki wyboru trybu pracy (dym, ciepło, multisensor)
• wybór rodzaju linii: NO/NC/2EOL za pomocą przełączników
• precyzyjny filtr Hexamesh ze stali nierdzewnej
• sygnalizacja zabrudzenia komory
• łatwy montaż w podstawie

• napięcie zasilania: 12V DC
• wymiary obudowy: ø108 x 61mm
• dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40mA / 16V DC
• maksymalny pobór prądu: 24mA

TSD1 jest punktową czujką przeznaczoną do wykrywania wczesnego stadium rozwijającego się pożaru. W tym celu wyposażona jest w fotoelektryczny detektor dymu widzialnego, oraz nadmiarowo-różniczkowy sensor temperatury. Unikalna konstrukcja komory pomiarowej zapewnia dużą czułość i bezkierunkowość, a precyzyjny filtr Hexamesh ze stali nierdzewnej zabezpiecza przed dostaniem się do jej wnętrza części zabrudzeń oraz małych owadów. Konfiguracja czujki za pomocą mikroprzełączników oraz wbudowane rezystory parametryczne końca linii ułatwiają jej podłączenie do praktycznie każdej centrali alarmowej z zasilaniem 12V.

Opis działania...

Do wykrywania dymu widzialnego wykorzystywana jest metoda optyczna. Kiedy stężenie dymu w komorze optycznej przekroczy określony próg, wywołany zostanie alarm. Parametry pracy czujnika dymu są modyfikowane w zależności od zmian temperatury rejestrowanych przez czujnik termiczny (termistor).

Czujnik termiczny pracuje zgodnie z wymaganiami klasy A1R (EN 54-5). Alarm zostanie wywołany po przekroczeniu określonego progu temperatury (54°C - 65°C) lub w przypadku zbyt szybkiego wzrostu temperatury (tab.1).

Tab.1
