- odbiornik + pilot (brelok) w zestawie,
- częstotliwość pracy 433,92MHz,
- zasięg do 100m w terenie otwartym,
- 4 wyjścia przekaźnikowe NO/NC, praca włącz/wyłącz lub czasowa,
- sygnalizacja słabej baterii nadajników,
- maksymalna ilość pilotów: 40.

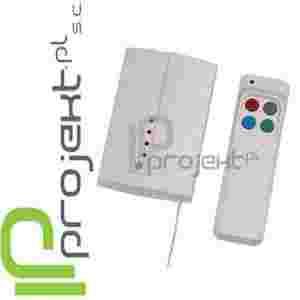

Zestaw radiolinii do zdalnego sterowania i kontroli dostępu składa się z odbiornika i jednego nadajnika - pilota z czterema, różnokolorowymi przyciskami. Przyciśnięcie dowolnego z nich powoduje przełączenie odpowiadającego mu przekaźnika w odbiorniku. Urządzenie wykorzystuje system kodowania zmiennego KEELOQ(R) firmy Microchip Technology Inc., USA, który zapewnia najwyższy poziom bezpieczeństwa. Odbiornik radiolinii CH4H może współpracować ze wszystkimi pilotami zmiennokodowymi (433,92MHz) oraz bezprzewodowymi detektorami PIR Elmes PTX50, nadajnikami kontaktronowymi Elmes CTX3H oraz CTX4H jak również ze stałokodowym nadajnikiem radiopowiadomienia RP501. Każdemu kanałowi w odbiorniku można przypisać dowolną ilość nadajników, przy czym łączna ich ilość nie może przekroczyć 40. Odbiornik może pełnić funkcję bezprzewodowej centrali w prostym systemie alarmowym. Tryb ten uzyskuje się poprzez rozwarcie zworki na płytce odbiornika. [opis mini-centrali alarmowej] Sposób działania: Pobudzenie nadajnika lub pilota zaprogramowanego wcześniej do odbiornika powoduje załączenie przekaźnika i świecenie diody LED w odpowiadającym mu kanale odbiornika. W zależności od trybu pracy kanału załączenie trwa: -przez zaprogramowany wcześniej czas od 0,5 sek. do 4 godz, czyli w cyklu monostabilnym; -do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik - tryb bistabilny.
Specyfikacja
nadajnik:
- transmisja radiowa: modulacja ASK z mocą poniżej 10mW,
- częstotliwość radiowa 433,92 MHz,
- zasilanie baterią 12V typu GP23A(CH4H) lub 9V(CH4H200),
- wymiary obudowy (dł./szer./wys. w mm): 50/39/14(CH4H), 113/33/21(CH4H200)
odbiornik:
- superreakcyjny lub superheterodynowy (CH4Hhet),
- zasilanie napięciem stałym stabilizowanym 12V z tolerancją ±15%,
- pobór prądu: 20 mA w spoczynku i ok. 25 mA na każdy załączony przekaźnik,
- wyjścia przekaźnikowe NO lub NC (60VA, max 128V, 1A),
- czas podtrzymania wyjścia przekaźnikowego w trybie monostabilnym: od 0,5s. do 4h
- sygnalizacja przełączenia przekaźnika na dwukolorowej diodzie LED i wyjściu S,
- wyjście S(1A/60VDC), "otwarty kolektor" dające impulsy zwarcia do masy,
- wyłącznik antysabotażowy otwarcie obudowy TAMPER,
- wymiary obudowy (dł./szer./wys. w mm): 94/62/29,
- temperatura pracy od 0 do + 40°C
