CZĘSTOŚCIOMIERZ CYFROWY MIESZACZ HARMONICZNYCH

16-05-2014, 12:06
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 40 zł

Użytkownik DW_RADIO

numer aukcji: 4204969514

Miejscowość Piastów

Koniec: 16-05-2014, 11:51

Dodatkowe informacje:
Stan: Używany

Szablon - DW

DW_RADIO
[O firmie] [Nasze aukcje] [Nasze komentarze] [Dodaj do ulubionych]
KONTAKT E-mail: [zasłonięte]@dw-electronics.com Telefon: 22 [zasłonięte] 60 Kom: 515 [zasłonięte] 400 Biuro czynne od poniedziałku do piątku w godzinach 8.00 - 16.00. ul. Dworcowa 64 05-820 Piastów PŁATNOŚĆ Dane do wpłaty: Bank ING: 61 1050 [zasłonięte] 1[zasłonięte]9240023 [zasłonięte] 357797 DW Electronics ul. Dworcowa 64 05-820 Piastów W tytule przelewu koniecznie proszę podać nick z allegro i numery aukcji. Na życzenie wystawiamy faktury VAT. WYSYŁKA Zgodnie z umową zawartą z Pocztą Polską, paczki są odbierane z naszego biura i wysyłane dwa razy w tygodniu (we wtorki i piątki rano). Przesyłki kurierskie nadajemy w ciągu trzech dni roboczych od daty zaksięgowania wpłaty na koncie. Nie ponosimy odpowiedzialności za sposób działania firmy dostarczającej paczki. Koszt przesyłki podany na aukcji dotyczy domyślnie 1 szt. przedmiotu. W razie potrzeby prosimy o kontakt w celu ustalenia kosztu przesyłki zbiorczej. Nie wysyłamy paczek za POBRANIEM!

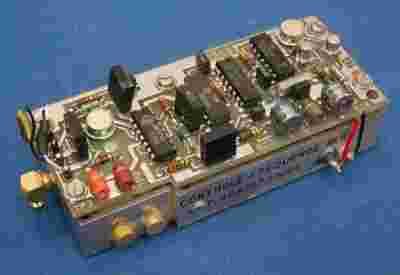

	Oferuję Państwu moduł mieszacza harmonicznych częstościomierza cyfrowego. Moduł został wykonany jako mieszacz harmonicznych z wewnętrznego generatora kwarcowego 122,5MHz, za którym znajduje się wzmacniacz na tranzystorze 2N3866, pracujący na diodę i kawałek rezonatora ćwierć falowego zakończonego kondensatorem. Sygnał częstotliwości harmonicznych (płotek) podłączony jest do mikrofalowego mieszacza podwójnie zrównoważonego, na który doprowadzany jest sygnał wejściowy. Wyjście mieszacza podłączone jest do wzmacniacza wyjściowego, a następnie na układ 5474 później następuje układ F7521, a później układ 54LS221 i 74S00. Po odłączeniu modułu dzielnika można wykorzystać oferowany układ jako mieszacz wejściowy do amatorskiego analizatora widma. Cały podzespół wykonany jest supersolidnie, znajduje się w srebrzonym, frezowanym bloku, moduł dzielnika cyfrowego podłączony jest do mieszacza za pomocą wtykanego złącza. Sygnał wejściowy podawany jest przez gniazdo SMC. Urządzenie zostało wymontowane ze sprawnej aparatury. Udzielam gwarancji rozruchowej. Polecam i zapraszam do odwiedzenia naszych pozostałych aukcji.
