Cubietruck Expansion Board, provides Arduino connectivity

Overview

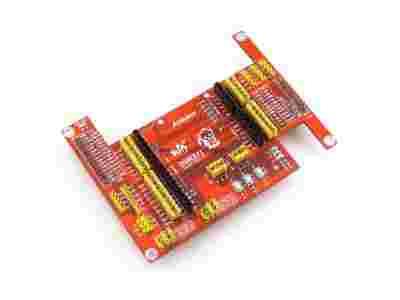

DVK571 is an expansion board designed for Cubietruck, supports connecting Arduino boards and/or Arduino shields.

What's On Board

1. Cubietruck connector
2. UART0 interface: for connecting serial debugging module
3. Arduino connector: for connecting compatible Arduino boards and/or Arduino shields
4. I2C interface: easily connects to I2C modules
5. SPI interface: easily connects to SPI modules
6. UART interface: easily connects to UART modules
7. 5V/3.3 V power input/output: usually used as power output, also common-grounding with other user board
8. Power indicator
9. User LEDs: 3 red LEDs
10. User keys: 3 user keys
11. User LEDs jumper
    • short the jumper to connect to I/Os used in example code
    • open the jumper to connect to other custom pins via jumper wires
12. User keys jumper
    • short the jumper to connect to I/Os used in example code
    • open the jumper to connect to other custom pins via jumper wires
13. Arduino Port selection jumper: easily controlling the Arduino connection
14. Arduino UART selection jumper
    • short the right: while connecting Arduino UART shield
    • short the left: while connecting Arduino microcontroller board
15. Arduino AD selection jumper
    • short the right: while connecting Arduino ADC shield

Development Resources

Package Contains
