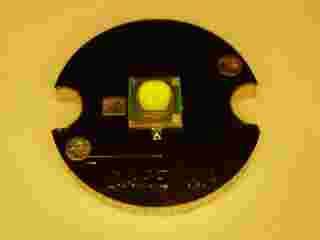

Cree XP-G R2 14mm

Cree XLamp XP-G R2 biała neutralna 4100K

Nowe diody amerykańskiej firmy CREE - XP-G stanowią duży krok w temacie wydajności źródeł światła opartych na LED. Są one chętnie wykorzystywane do wszelkiego rodzaju oświetlenia, ze względu na bardzo dużą wydajność i świetną jakość. Ostatnio producent podwyższył nominalną wartość prądu do 1,5A.

Teraz proponuję diody z binu R2 białe neutralne o wydajności 114-122 lm przy zasilaniu 350mA zmontowane na małym MCPCB - 14mm o bardzo dobrej przewodności cieplnej.
Maksymalna jasność blisko 400 lm przy 1,5A.

Jak się okazuje nie lada wyzwaniem jest odprowadzenie ciepła z tak małej diody. Badania kamerą termowizyjną wykazały, że proponowane MCPCB okazuje się najlepsze, jeśli chodzi o rezystancję termiczną. Temperatura struktury diody osiąga zaledwie 65°C, przy doskonałym chłodzeniu podłoża do 22°C, dla zasilania prądem nominalnym 1,5A. Pomiar na zdjęciu poniżej.

Należy dodać, że sama dioda cechuje się rezystancją termiczną obudowy 6K/W, co daje dla zasilania 1,5A i 3,5V przyrost temperatury ok. 30°. Tak więc na samym MCPCB pozostaje gradient temperatury zaledwie ok. 10°.

Podstawowe parametry:

oznaczenie Cree: XPGWHT-L1-0000-00EE5;
prąd maksymalny 1500mA;
napięcie przewodzenia typowo 3,2V @ 700mA
barwa - biała neutralna, - tint 5A 4100K;
jasność typowa: 1114-122lm@350mA, co daje blisko 400lm przy prądzie nominalnym 1500mA !
obudowa: 3,45x3,45x2mm
przylutowana na MCPCB 14mm o wysokim przewodnictwie cieplnym
płytka odizolowana od wyprowadzeń LEDa;

Zastosowana płytka nie gwarantuje wystarczającego chłodzenia przy większych prądach i musi być mocowana do większej powierzchni odprowadzającej ciepło.

Istnieje możliwość selekcji - max. VF 3,20V@350mA oraz mniej za dopłatą 2zł.

Nota katalogowa producenta.
Oznaczenia diod XP-G.
