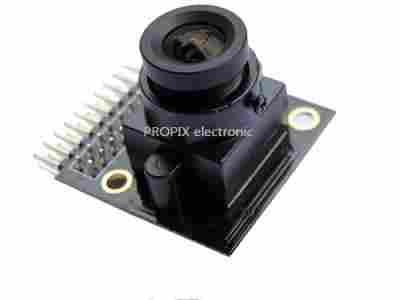

CMOS Camera Module OV7670 VGA

BUFOR FIFO AM 422B

Dane techniczne :

• Moduł camery OV7670 + FIFO

  • Modył camery OV7670 (0,3 Mpixeli 640 x 480) wraz z buforem FIFO
  • Pojedyncze napięcie zasilania 3,3V (+- 0,1V)
  • Wysokiej klasy soczewka umieszczona w magnezowym korpusie, ręczna regulacja ogniskowej
  • Wysokiej jakośći płytka PCB, specjalny czarny kolor płytki aby nie wpływać na jakoś rejestrowanego obrazu
  • Wymiary PCB 30 x 30 mm
  • Schemat modułu

• Camera OV7670

  • Built-in OV7670 camera chip sensor 640x480 (0.3 megapixel) module
  • Standard SCCB interface compatible with I2C interface
  • Output support 8-bit ITU-R BT.656 (YCbCr) formerly CCIR656, 565RGB, 555RGB, or 444RGB formats
  • 50/60Hz auto adjust
  • OV7670 Data Sheets

• Bufor FIFO AM422B

  • 384K (393,216) x 8 bits FIFO organization
  • Support VGA, CCIR, NTSC, PAL and HDTV resolutions
  • Independent read/write operations (different I/O data rates acceptable)
  • High speed asynchronous serial access
  • Read/write cycle time: 20ns
  • Access time: 15ns
  • Output enable control (data skipping)
  • 5V or 3.3V power supply
  • AL422B Data Sheets

Kupując otrzymasz :

• CMOS Camera Module OV7670 + FIFO
• Do pobrania: Datasheet, kody zródłowe w C do komunikacji z kamerką, przykłady projektów jak podłączyć kamerke z AVR oraz STM32, schemat, kody
