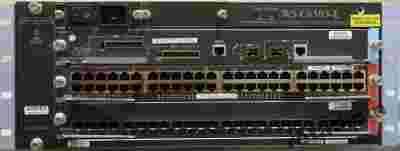

Tym razem na sprzedaż mamy przełącznik Cisco Catalyst 6503-E z supervisor sup720-3BXL. Switch jest wyposażony w przykładowy zestaw modułów dających w sumie 49 portów gigabitowych miedzianych 10/100/1000TX oraz 26 portów SFP. Wszystkie moduły wspierają magistrale CEF720 oraz replikacje multicast ingress oraz egress.
Dużą zaletą sprzedawanego urządzenia jest mała wysokość obudowy 4RU.
Sprzedawana konfiguracja doskonale nadaje się jako router brzegowy do BGP oraz do podłączenia serwerów lub zdalnych lokalizacji po światłowodzie, szczególnie w miejscach gdzie mamy ograniczoną ilość miejsca w szafie.
Sup720-3BXL dzięki powiększonej ilości pamięci TCAM jest w stanie sprzętowo obsłużyć pełne tablice BGP. FIB ma pojemność do 1mln wpisów co daje bardzo duży zapas w stosunku do dzisiejszych wymagań (około 430tyś). 1GB RAM umożliwia na bezproblemowe uruchomienie 6 lub więcej pełnych peerów BGP. W przypadku operatorów wymiany danych jak PLIX czy ATMIX ilość może być znacznie większa.
Warto dodać, że już od wersji oprogramowania SXI przełączniki mają pełne wsparcie 32 bitowych numerów AS w BGP. Supervisor również sprzętowo wspiera routing IPV6 co daje dodatkowe zabezpieczenie na przyszłość.
Dzięki nowemu PFC możliwa jest sprzętowa obsługa tuneli warstwy 2 poprzez MPLS - EoMPLS co może być szczególnie przydatne w rozwiązaniach ISP do obsługi wirtualnych kanałów dla klientów biznesowych.
Z dodatkowych funkcji warto wymienić :
-
User based rate limit (UBRL) - możliwość sprzętowego ograniczenia przepustowości nawet dla kilkudziesięciu tysięcy klientów za pomocą kilku komend
- Sprzętowy routing IPv6 oraz przełączanie MPLS
-
Sprzętowy Netflow - do zbierania logowania ruchu dla potrzeb UKE
-
Wsparcie dla bardzo dużej ilości MAC adresów i ARP gdy przełącznik obsługuje dużo vlanów
-
DAI oraz IP source guard co m.in. w połączeniu z DHCP zabezpiecza przed zmianami adresów IP przez klientów
-
Sprzętowy NAT/PAT
Dodatkowo:
-
Obsługa OSPF, EIGRP, RIP, BGP, ISIS
-
Sprzętowy routing oraz przełączanie do 40GBps (możliwość wielokrotnego zwiększenia przy użyciu DFC)
-
Magistrala do 720Gbps
-
Sprzętowe wsparcie dla ACL (L2, L3, L4), VACL, PACL, RACL, route-map, QoS, CBWFQ
-
VRF
-
Jumbo Frames
-
VTP, VTP2
-
Etherchannel, LACP
-
IGMPv2 i IGMPv3 snooping
-
Pełen routing multicast
-
STP, RSTP, PVST+
-
DHCP snooping
-
Pojemność tablicy FIB do 1mln wpisów
-
Wiele metod sprzetowego zabezpieczenia control plane
oraz wiele innych
Za dopłatą jest również dostępna konfiguracja z 2 zasilaczami oraz dodatkowym PEM-20A-AC+.
W cene wliczona jest podstawowa pomoc przy wdrożeniu sprzętu. Istnieje możliwość pełnego przygotowania projektu oraz wdrożenia na miejscu u klienta. Wystawiony przełącznik jest jednym z przykładowych jakie możemy złożyć, w większości przypadków dobieramy moduły pod wymagania klienta.
Parametry urządzenia
|
Show Version
|
|
1x WS-Sup720-3BXL (1GB RAM na SP oraz MSFC3)
1x WS-CAC-1400W
1x PEM-20A-AC+
1x WS-X6724-SFP (24xSFP)
1x WS-X6748-GE-TX (48x10/100/100TX)
Zużycie energii : 572W
|
Router#show version
Cisco IOS Software, s72033_rp Software (s72033_rp-ADVIPSERVICESK9_WAN-M), Version 12.2(33)SXI9, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1[zasłonięte]986-20 by Cisco Systems, Inc.
Compiled Fri 24-Feb-12 21:38 by prod_rel_team
ROM: System Bootstrap, Version 12.2(17r)SX7, RELEASE SOFTWARE (fc1)
Router uptime is 3 hours, 21 minutes
Uptime for this control processor is 3 hours, 21 minutes
Time since Router switched to active is 3 hours, 20 minutes
System returned to ROM by power cycle at 14:19:44 UTC Wed Nov 7 2012 (SP by power on)
System image file is "disk0:s72033-advipservicesk9_wan-mz.122-33.SXI9.bin"
Last reload reason: reload
This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.
A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html
If you require further assistance please contact us by sending email to
[zasłonięte]@cisco.com.
cisco WS-C6503-E (R7000) processor (revision 1.3) with 983008K/65536K bytes of memory.
Processor board ID FOX1425H7YL
SR71000 CPU at 600Mhz, Implementation 0x504, Rev 1.2, 512KB L2 Cache
Last reset from s/w reset
1 Virtual Ethernet interface
74 Gigabit Ethernet interfaces
1917K bytes of non-volatile configuration memory.
8192K bytes of packet buffer memory.
65536K bytes of Flash internal SIMM (Sector size 512K).
Configuration register is 0x2102
|
Router#show module
Mod Ports Card Type Model Serial No.
--- ----- -------------------------------------- ------------------ -----------
1 2 Supervisor Engine 720 (Active) WS-SUP720-3BXL SAD[zasłonięte]10280M
2 48 CEF720 48 port 10/100/1000mb Ethernet WS-X6748-GE-TX SAL1253F4DR
3 24 CEF720 24 port 1000mb SFP WS-X6724-SFP SAD084407UW
Mod MAC addresses Hw Fw Sw Status
--- ---------------------------------- ------ ------------ ------------ -------
1 0011.[zasłonięte].7678 to 0011.9202.767b 5.2 8.5(4) 12.2(33)SXI9 Ok
2 0024.1469.c2f0 to 0024.1469.c31f 3.0 12.2(18r)S1 12.2(33)SXI9 Ok
3 0011.93d0.57c0 to 0011.93d0.57d7 2.1 12.2(14r)S5 12.2(33)SXI9 Ok
Mod Sub-Module Model Serial Hw Status
---- --------------------------- ------------------ ----------- ------- -------
1 Policy Feature Card 3 WS-F6K-PFC3BXL SAD10[zasłonięte]101 1.8 Ok
1 MSFC3 Daughterboard WS-SUP720 SAD102709HD 2.5 Ok
2 Centralized Forwarding Card WS-F6700-CFC SAL1253F1L7 4.1 Ok
3 Centralized Forwarding Card WS-F6700-CFC SAD104402G6 3.0 Ok
Mod Online Diag Status
---- -------------------
1 Pass
2 Pass
3 Pass
Router#show power
system power redundancy mode = redundant
system power redundancy operationally = non-redundant
system power total = 1370.04 Watts (32.62 Amps @ 42V)
system power used = 839.58 Watts (19.99 Amps @ 42V)
system power available = 530.46 Watts (12.63 Amps @ 42V)
Power-Capacity PS-Fan Output Oper
PS Type Watts A @42V Status Status State
---- ------------------ ------- ------ ------ ------ -----
1 PWR-1400-AC 1370.04 32.62 OK OK on
2 none
Pwr-Allocated Oper
Fan Type Watts A @42V State
---- ------------------ ------- ------ -----
1 WS-C6503-E-FAN 57.54 1.37 OK
Pwr-Requested Pwr-Allocated Admin Oper
Slot Card-Type Watts A @42V Watts A @42V State State
---- ------------------ ------- ------ ------- ------ ----- -----
1 WS-SUP720-3BXL 328.44 7.82 328.44 7.82 on on
2 WS-X6748-GE-TX 328.44 7.82 328.44 7.82 on on
3 WS-X6724-SFP 125.16 2.98 125.16 2.98 on on
system auxiliary power mode = off
system auxiliary power redundancy operationally = non-redundant
system primary connector power limit = 3399.90 Watts (80.95 Amps @ 42V)
system auxiliary connector power limit = 4000.08 Watts (95.24 Amps @ 42V)
system primary power used = 839.58 Watts (19.99 Amps @ 42V)
system auxiliary power used = 0 Watt
|
|
Cena na aukcji obejmuje podatek VAT (23%) i do każdego produktu wystawiamy fakturę VAT. Na sprzęt udzielamy standardowo gwarancji rozruchowej 14dni. Istnieje możliwość rozszerzenia gwarancji.
Cały sprzedawany towar mamy na magazynie (o ile w opisie aukcji nie jest wyraźnie napisane inaczej), tym samym odbiór osobisty jest mile widziany. Możliwa jest wysyłka za pobraniem lub faktura proforma i przedpłata na konto firmowe. Paczki powyżej 50kg wysyłamy tylko na paletach.
