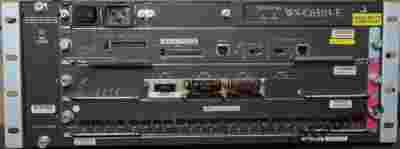

Tym razem na sprzedaż mamy przełącznik Cisco Catalyst 6503-E z supervisor Sup720-3B. Przełącznik jest wyposażony w przykładowy zestaw modułów dających w sumie 26 portów gigabitowych SFP oraz 4 porty 10 gigabitowe typu Xenpak.
Switch dodatkowo wyposażony jest moduł WS-F6700-DFC3B na karcie WS-X6704-10GE co zwiększa wydajność routingu z 20Gbps do 60Gbps.
Wszystkie moduły w przełączniku wspierają replikacje multicast (egress i ingress) oraz posiadają wpięcie do magistrali 720Gbps. Tym samym przełącznik doskonale nadaje się do Core w sieci z IPTV.
Zaletą tego modelu jest znacznie mniejsza obudowa niż 6506 czy 6509. 6503-E ma jedynie 4RU więc zajmuje znacznie mniej miejsca w szafie.
Dzięki nowemu PFC możliwa jest sprzętowa obsługa tuneli warstwy 2 poprzez enkapsulacje MPLS - EoMPLS co może być szczególnie przydatne w rozwiązaniach ISP do obsługi wirtualnych kanałów dla klientów biznesowych. Wraz z kartą 4x10GE, która posiada bardzo duże bufory, urządzenie doskonale nadaje się do węzła wymiany ruchu, szczególnie jeżeli jednocześnie potrzebujemy wykorzystać MPLS.
Przełącznik sprzętowo obsługuje ruch IPV6 dzięki czemu nie będzie konieczna wymiana przy stopniowym przechodzeniu na nową adresacje.
Z dodatkowych funkcji warto wymienić :
-
User based rate limit (UBRL) - możliwość sprzętowego ograniczenia przepustowości nawet dla kilkudziesięciu tysięcy klientów za pomocą kilku komend
-
Sprzętowy Netflow - do zbierania logowania ruchu dla potrzeb choćby UKE
-
Wsparcie dla bardzo dużej ilości MAC adresów i ARP gdy przełącznik obsługuje dużo vlanów
-
DAI oraz IP source guard co m.in. w połączeniu z DHCP zabezpiecza przed zmianami adresów IP przez klientów
-
Sprzętowy NAT/PAT
A także:
-
Obsługa OSPF, EIGRP, RIP, BGP, ISIS
-
Sprzętowy routing oraz przełączanie do 120GBps licząc ruch w obie strony (możliwość dodatkowego zwiększenia przy użyciu DFC)
-
Magistrala do 720Gbps
-
Sprzętowe wsparcie dla ACL (L2, L3, L4), VACL, PACL, RACL, route-map, QoS, CBWFQ
-
VRF
-
Jumbo Frames
- MPLS, EoMPLS
-
VTP, VTP2
-
Etherchannel, LACP
-
IGMPv2 i IGMPv3 snooping
-
Pełen routing multicast
-
STP, RSTP, PVST+
-
DHCP snooping
-
Pojemność tablicy FIB do 262tyś wpisów
-
Wiele metod sprzetowego zabezpieczenia control plane
oraz wiele innych
Dostępne są także inne supervisory m.in. Sup720-3BXL, VSS oraz inne karty liniowe.
Za dopłatą jest również dostępna konfiguracja z 2 zasilaczami oraz dodatkowym PEM-20A-AC+.
W cene wliczona jest podstawowa pomoc przy wdrożeniu sprzętu. Istnieje możliwość pełnego przygotowania projektu oraz wdrożenia na miejscu u klienta. Wystawiony przełącznik jest jednym z przykładowych jakie możemy złożyć, w większości przypadków dobieramy moduły pod wymagania klienta.
Parametry urządzenia
|
Show Version
|
|
1x WS-Sup720-3B
1x WS-CAC-1400W
1x PEM-20A-AC+
1x WS-X6724-SFP (24xSFP)
1x WS-X6704-10GE z DFC3B
(4x10GE Xenpak)
Zużycie energii : 625W
|
Router#show version
Cisco IOS Software, s72033_rp Software (s72033_rp-ADVENTERPRISEK9-M), Version 12.2(33)SXI11, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1[zasłonięte]986-20 by Cisco Systems, Inc.
Compiled Fri 15-Feb-13 17:18 by prod_rel_team
ROM: System Bootstrap, Version 12.2(17r)SX7, RELEASE SOFTWARE (fc1)
Router uptime is 3 minutes
Uptime for this control processor is 3 minutes
Time since Router switched to active is 2 minutes
System returned to ROM by reload (SP by reload)
System image file is "disk0:s72033-adventerprisek9-mz.122-33.SXI11.bin"
Last reload reason: Reload Command
This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.
A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html
If you require further assistance please contact us by sending email to
[zasłonięte]@cisco.com.
cisco WS-C6503-E (R7000) processor (revision 1.3) with 458720K/65536K bytes of memory.
Processor board ID FOX1425H7YL
SR71000 CPU at 600Mhz, Implementation 0x504, Rev 1.2, 512KB L2 Cache
Last reset from s/w reset
1 Virtual Ethernet interface
26 Gigabit Ethernet interfaces
4 Ten Gigabit Ethernet interfaces
1917K bytes of non-volatile configuration memory.
8192K bytes of packet buffer memory.
65536K bytes of Flash internal SIMM (Sector size 512K).
Configuration register is 0x2102
|
Router#show module
Mod Ports Card Type Model Serial No.
--- ----- -------------------------------------- ------------------ -----------
1 2 Supervisor Engine 720 (Active) WS-SUP720-3B SAL10029W51
2 4 CEF720 4 port 10-Gigabit Ethernet WS-X6704-10GE SAL08404KUC
3 24 CEF720 24 port 1000mb SFP WS-X6724-SFP SAD084407UW
Mod MAC addresses Hw Fw Sw Status
--- ---------------------------------- ------ ------------ ------------ -------
1 0014.a97e.56c8 to 0014.a97e.56cb 4.5 8.5(4) 12.2(33)SXI1 Ok
2 0012.0092.d6b8 to 0012.0092.d6bb 2.0 12.2(14r)S5 12.2(33)SXI1 Ok
3 0011.93d0.57c0 to 0011.93d0.57d7 2.1 12.2(14r)S5 12.2(33)SXI1 Ok
Mod Sub-Module Model Serial Hw Status
---- --------------------------- ------------------ ----------- ------- -------
1 Policy Feature Card 3 WS-F6K-PFC3B SAL10029WXY 2.2 Ok
1 MSFC3 Daughterboard WS-SUP720 SAL10029YQE 2.4 Ok
2 Distributed Forwarding Card WS-F6700-DFC3B SAL1204DZJY 4.6 Ok
3 Centralized Forwarding Card WS-F6700-CFC SAD104402G6 3.0 Ok
Mod Online Diag Status
---- -------------------
1 Pass
2 Pass
3 Pass
Router# show power
system power redundancy mode = redundant
system power redundancy operationally = non-redundant
system power total = 1370.04 Watts (32.62 Amps @ 42V)
system power used = 842.10 Watts (20.05 Amps @ 42V)
system power available = 527.94 Watts (12.57 Amps @ 42V)
Power-Capacity PS-Fan Output Oper
PS Type Watts A @42V Status Status State
---- ------------------ ------- ------ ------ ------ -----
1 PWR-1400-AC 1370.04 32.62 OK OK on
2 none
Pwr-Allocated Oper
Fan Type Watts A @42V State
---- ------------------ ------- ------ -----
1 WS-C6503-E-FAN 57.54 1.37 OK
Pwr-Requested Pwr-Allocated Admin Oper
Slot Card-Type Watts A @42V Watts A @42V State State
---- ------------------ ------- ------ ------- ------ ----- -----
1 WS-SUP720-3B 282.24 6.72 282.24 6.72 on on
2 WS-X6704-10GE 377.16 8.98 377.16 8.98 on on
3 WS-X6724-SFP 125.16 2.98 125.16 2.98 on on
system auxiliary power mode = off
system auxiliary power redundancy operationally = non-redundant
system primary connector power limit = 3399.90 Watts (80.95 Amps @ 42V)
system auxiliary connector power limit = 4000.08 Watts (95.24 Amps @ 42V)
system primary power used = 842.10 Watts (20.05 Amps @ 42V)
system auxiliary power used = 0 Watt
|
|
