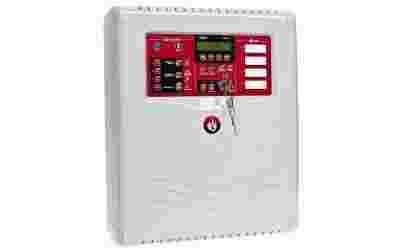

Konwencjonalna centrala sygnalizacji pożarowej CSP 204

• wbudowany wyświetlacz LCD ułatwiający bieżącą obsługę i programowanie systemu

• liczba linii dozorowych: 4
• ilość czujek na linii dozorowej: 32
• ilość ręcznych ostrzegaczy pożarowych na linii dozorowej: 10
• liczba wyjść alarmowych: 2
• ilość wejść programowalnych: 4
• ilość wyjść programowalnych: 4
• współpraca z panelem wyniesionym
• współpraca z panelem wirtualnym
• zasilanie AUX (12-18V), AUX24
• pojemność bufora zdarzeń: 8999
• pojemność licznika alarmów: 9999

• obsługa wyjść do UTA/UTU
• wymiary: 324 x 382 x 108mm
• szczelność obudowy: IP30

Charakterystyka urządzenia...

CSP204 serii CSP 200 to zaawansowana, konwencjonalna centrala sygnalizacji pożarowej w pełni zgodna z wymaganiami normy EN54. Urządzenie przeznaczone jest do realizacji prostych systemów w małych i średnich obiektach. Wbudowany wyświetlacz LCD ułatwia zarówno codzienną obsługę systemu, jak i jego instalację oraz okresową konserwację. Dużym atutem centrali CSP 204 jest prosta instalacja, estetyczny wygląd oraz wykorzystanie pojedynczego, standardowego akumulatora 12V w roli pomocniczego źródła zasilania. Centrala CSP-204 posiada 4 linie dozorowe na których umieszczone może być 32 czujki, 10 ręcznych ostrzegaczy pożarowych. Urządzenie współpracuje z panelem wyniesionym PSP-204 oraz panelem wirtualnym PSP za pomocą interfejsu CSP-ETH. Do dyspozycji instalatora są 4 wejścia i 4 wyjścia, które można zaprogramować w celu współpracy z zewnętrznymi systemami.

Rys.1 Charakterystyka cech zastosowanych w centrali.

Przeznaczenie...

Centrala CSP-204 przeznaczona jest do:

• nadzorowania pracy czujek i ręcznych ostrzegaczy pożarowych,
• nadzorowania pracy innych urządzeń zewnętrznych,
• sterowania sygnalizatorami,
• sterowania urządzeniami do transmisji alarmów pożarowych i sygnałów uszkodzeniowych,
• sterowania innymi urządzeniami zewnętrznymi.

Pozwala to wykryć pożar w najwcześniejszej fazie jego rozwoju i poinformować o tym użytkowników budynku przy pomocy sygnalizacji akustycznej i/lub optycznej, a także powiadomić właściwe służby. Dzięki temu możliwe jest szybkie podjęcie akcji przeciwpożarowej. Centrala CSP 204 może też automatycznie uruchomić odpowiednie urządzenia przeciwpożarowe.

Rys.2 Schemat systemu CSP z wykorzystaniem centrali CSP-208.

Korzyści dla projektantów...

Centrala CSP-204 została zaprojektowana w celu maksymalnego ułatwienia pracy projektantom i instalatorom systemu. Estetyczny wygląd panelu obsługowego pozwala na zamontowanie centrali nawet tam, gdzie będzie wyeksponowana bez obawy o naruszenie harmonii projektu wnętrza. Oprócz ergonomicznego wyglądu, ciekawym i przydatnym rozwiązaniem jest zastosowanie panelu wyniesionego, dzięki któremu możliwa staje się pełna obsługa systemu na przykład z centrum bezpieczeństwa w budynku, oddalonym od miejsca fizycznego umiejscowienie samej centrali. Dodatkowym atutem centrali CSP 204 jest panel wirtualny, za pomocą którego istnieje możliwość zdalnego sprawdzenie stanu systemu sygnalizacji pożarowej z dowolnego miejsca na świecie za pomocą sieci Internet. Oprócz tego, centrale CSP obsługują zgodną z normą współzależność stref typu A oraz B, dzięki czemu można wyeliminować problem fałszywych alarmów nawet w przypadku trudnych warunków pracy. Ponadto rozbudowana możliwość konfigurowania programowalnych wejść i wyjść umożliwia współdziałanie systemu CSP z innymi instalacjami bezpieczeństwa w obiekcie - SSWiN, kontrolą dostępu czy urządzeniami przeciwpożarowymi.

Korzyści dla instalatorów...

Centrala CSP-204 została wstępnie skonfigurowana w taki sposób, aby niezbędne programowanie systemu ograniczyć do minimum. Zestaw ustawień fabrycznych pozwala uzyskać działający system wymagający jedynie podłączenia urządzenia do odpowiednich wejść i wyjść centrali. W przypadku konieczności zmiany tych ustawień, system może być zaprogramowany zarówno za pomocą przycisków panelu, jak też korzystając z oprogramowania na PC. Dzięki możliwości zaprogramowania funkcji dodatkowych wejść oraz wyjść przekaźnikowych, centrala CSP-204 pozwala na realizowanie dodatkowych działań wykraczających poza lokalną sygnalizację wykrycia pożaru. Przykładowo możliwa jest współpraca z systemem kontroli dostępu czy dźwiękowym systemem ostrzegania.

Korzyści dla personelu konserwującego...

Centrala CSP-204 charakteryzuje się licznymi przemyślanymi rozwiązaniami dzięki którym wykonywanie okresowego przeglądu i konserwacji systemy jest wygodne i intuicyjne. Przykładowo, dostęp do trybu serwisowego chroniony jest hasłem wpisywanym za pomocą klawiszy obsługi centrali. Dzięki temu nie ma konieczności otwierania obudowy urządzenie aby zmienić konfigurację centrali. Ponadto, funkcja testowania czujek ułatwia jednoosobowe wykonywanie tej czynności, minimalizując ilość osób potrzebną do sprawnej weryfikacji instalacji. Dodatkowo, użycie pojedynczego akumulatora 12V przyśpiesza diagnostykę i obniża koszty jego wymiany, co wpływa korzystnie na obniżenie ogólnych kosztów utrzymania systemu. Dużą pomoc stanowią także zaawansowane narzędzia pozwalające diagnozować poszczególne bloki funkcjonalne instalacji, dzięki którym zidentyfikowanie ewentualnych usterek jest szybkie i proste. Warto też wspomnieć o rozbudowanej pamięci zdarzeń z funkcją eksportowania danych do popularnych formatów (np. CSV), co ułatwia archiwizowanie rejestru funkcjonowania całego systemu.

Rys.3 Porównanie central CSP serii 200 i 100.

Montaż centrali...

Central CSP-204 powinna być instalowana w pomieszczeniach zamkniętych, w których temperatura nie spada poniżej -5ºC i nie przekracza +40ºC, a wilgotność powietrza nie przekracza 93% bez kondensacji. Miejsce montażu powinno być łatwo dostępne dla obsługi oraz zapewniać widoczność diod LED i czytelność oznaczeń na panelu czołowym. W miejscu montażu centrali powinien być dostępny obwód zasilania 230V AC z uziemieniem ochronnym. Centrala powinna być zasilana z wydzielonego obwodu zasilającego, zabezpieczonego wyłącznikiem instalacyjnym o charakterystyce i prądzie znamionowym dobranym do potrzeb centrali. Obwód ten powinien spełniać aktualne wymagania normalizacyjne dotyczące instalacji elektrycznych niskiego napięcia.

Program konfiguracyjny Satel DCSP...

Program DCSP umożliwia konfigurowanie centrali sygnalizacji pożarowej oraz odczytanie pamięci alarmów i zdarzeń. Do połączenia komputera z centralą należy użyć przewodu DB9F/RJ-KPL. W oprogramowaniu DCSP wyświetlane są informacje: o typie centrali, numeru wersji oprogramowania, dacie kompilacji programu oraz wersji językowej programu. Szczegółowe informacje na temat obsługi oprogramowania DCSP znajdują się instrukcji instalatora.

Rys.4 Oprogramowanie DCSP do konfiguracji centrali.

Pobierz: Program DCSP

VIRTUAL PSP...

Panel wirtualny prezentuje stan systemu sygnalizacji pożarowej. Wyświetlany jest w przeglądarce internetowej. Rozwiązanie to umożliwia nadzorowanie stanu systemu sygnalizacji pożarowej z dowolnego komputera i dowolnej lokalizacji. Panel wirtualny PSP jest dostępny, jeżeli do centrali sygnalizacji pożarowej zostanie podłączony moduł CSP-ETH. Dzięki temu wirtualnemu panelowi użytkownik może przeprowadzić wizualizację alarmów z poszczególnych wejść, podejrzeć listę uszkodzeń oraz wskazać bieżące blokady i testy.

Rys.5 Wirtualne oprogramowanie PSP do zarządzania centralą.
