CENTRALA CENTER PLUS DVB-T2 DVB-S Z ZASILACZEM

23-01-2014, 21:59
Aukcja w czasie sprawdzania nie była zakończona.

Cena kup teraz: 156 zł

Użytkownik nina1979

numer aukcji: 3820000062

Miejscowość częstochowa

Koniec: 20-01-2014, 22:00

Dodatkowe informacje:
Stan: Nowy

nina1979

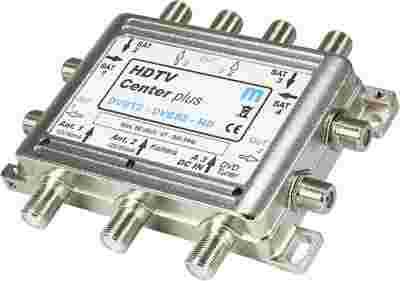

HDTV Center Plus z zasilaczem

Standart DVBS, DVBT, MPEG4

Model: HDTV CENTER PLUS

Centrala umożliwia budowę zarówno podstawowych systemów dystrybucji sygnałów TV (układy aktywnych rozgałęźników na 2, 4 telewizory) jak również systemów bardzo złożonych do rozdziału:

TV SAT (max. 8 satelitów przy zastosowaniu przełączników DiSeqC na 4 niezależne tunery)
TV naziemnej analogowej i cyfrowej
Sygnału z modulatora DVD, tunera SAT, VIDEO – tzw. “powrót”
Sygnału z kamer z modulatorami
Możliwe jest również podłączenie anteny z siłownikiem lub obrotnicą DiSeqc

Do wyjść można podłączyć 4 uniwersalne gniazda R-TV-SAT i ewentualnie kolejne 4 gniazda bez funkcji TV SAT.

ZASILANIE:

Wewnętrzny wzmacniacz centrali wymaga zasilania 12V/80mA. Dodatkowo centrala automatycznie podaje zasilanie na wejścia antenowe, max. 2 x 50mA. Całkowity minimalny prąd zasilania wynosi, więc ok. 100 do 200mA - zależnie od przedwzmacniaczy użytych w antenach. Sygnalizacja – czerwona dioda LED. Możliwe są dwa warianty zasilania:

Zdalne zasilanie poprzez tuner SAT (zasila również konwerter) podłączony do 4 wyjścia. Wewnętrzny zasilacz powinien mieć wydajność prądową ok. 300mA (większość tunerów) i podawać zasilanie w stanie czuwania
Zdalne lub miejscowe zasilanie poprzez dodatkowy zasilacz 100 - 200mA/12V z separatorem SDC1

TELEWIZJA NAZIEMNA:

Anteny TV należy podłączyć do wejść ANT1, ANT2. Sygnał z obu wejść jest sumowany na wewnętrznym spliterze i ograniczony przez filtr pasmowy 70 - 860MHz. Przy kilku antenach najlepiej użyć zewnętrznej zwrotnicy, a do wejścia ANT2 podłączyć np. sygnał z modulatorów kamer. Oba wejścia automatycznie podają (odcinają przy zwarciu) zasilanie do przedwzmacniaczy – 12V/50mA (dioda LED). Max. poziom wejściowy to 86dBuV. Wzmocnienie na wyjściach 1 - 4 to +4 dB. Cały tor centrali przystosowany jest do sygnałów cyfrowej TV naziemnej.

DVD/TUNER:

Wejście DVD służy do podłączenia sygnału z modulatora DVD, TUNERA lub innego urządzenia (zewnętrznego modulatora) w celu dystrybucji tego sygnału na cztery wyjścia. Należy zachować odstęp min. 2 kanałów pomiędzy sąsiednimi sygnałami (np. k.38,40,42) Max. poziom wejściowy – 82dBuV. Wzmocnienie na wyjściach + 8dB. Do wejścia nie należy podłączać sygnału anten TV.

TV SAT:

Centrala posiada cztery niezależne tory sygnału TV SAT oznaczone odpowiednio SAT1 – OUT1. Przenoszą one zasilanie 0.7A/20V oraz sygnały DiSeqc w kierunku konwertera. W każdym torze znajduje się zwrotnica sumująca sygnał TV naziemnej oraz filtr tłumiący zakłócenia z telefonów GSM. Tłumienie przelotowe wynosi ok. 1.5dB.

Przewody z konwerterów należy podłączyć odpowiednio do wejść SAT - SAT4, do wyjść OUT - OUT4 gniazda R-TV-SAT (lub rozgałęźniki). Ze względu na swoją konstrukcję centrala umożliwia podłączenie wielu konfiguracji konwerterów SAT, przełączników DiSeqc, obrotnic DiSeqc itd. Pozwala to na ciągłą modyfikację instalacji SAT (np. odbiór sygnałów z kolejnych satelitów) przy minimalnych nakładach finansowych. Przy instalacji należy stosować konwertery: fullband, TWIN, QUAD, OCTO oraz przełączniki DiSeqc o wysokiej separacji: SW21DSQplus, SW41DSQplus.

W żadnym wypadku nie należy stosować kabli koncentrycznych ze stalową miedziowaną żyłą (duże tłumienie i rezystancja, niski poziom ekranowania).

Wszystkie wyjścia należy obciążyć gniazdami R-TV-SAT, a niewykorzystane wejścia ANT1, ANT2, DVD rezystorami 75om.

Zasilacz z separatorem /widok na złącza/:

W skład zestawu wchodzi:

HDTV Center Plus
Zasilacz z separatorem (1 sztuka)
Faktura VAT lub paragon fiskalny
Gwarancja

Zobacz inne moje aukcje (nina1979):
© UltraPanel

PRODUKT JEST FABRYCZNIE NOWY
