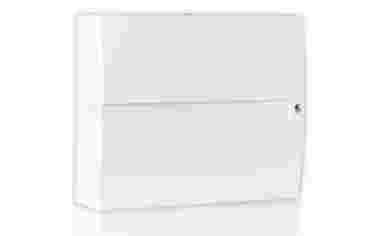

Centrala alarmowa OASiS JA 83K
- zasilanie: 230 V / 50 Hz, max 0.1 A, klasa ochrony II
- zasilacz: typ A (EN 50131-6)
- podtrzymanie zasilania: (złącze +U) ciągły prąd 2 A
- podtrzymanie zasilania: (złącze +L) maksymalny ciągły prąd 0.2 A
- wyjścia zasilania: +U +L posiadają elektroniczny bezpiecznik
- akumulator: 7Ah/12V do 18Ah/12V
- maksymalny czas ładowania: 72 godziny
- liczba urządzeń bezprzewodowych 50 (wymagany moduł JA-82R)
- częstotliwość komunikacji: (JA-82R) 868 MHz ISM band
- liczba wejść przewodowych: 10 (do 30 z dwoma modułami JA-82C)
- wyjście syreny zewnętrznej: EW przełączane do GND, maks. 0.5A
- wyjście syreny wewnętrznej: IW przełączane do GND, maks. 0.5A
- wyjścia programowalne: PGX, PGY maks. 0.1 A, przełączane do GND
- pamięć zdarzeń: 255 ostatnich zdarzeń z datą i godziną
- sygnalizacja alarmu włamaniowego lub 2 zdarzeniach (ustawiane)
- sygnalizacja sabotażu: po 1 zdarzeniu
- wywołanie alarmu po wprowadzeniu błędnego kodu po 10 razach
- sygnalizacja błędu po 1 zdarzeniu
- stopień ochrony: 2 zgodny z EN 50131-1, EN 50131-6, and EN 50131-5-3
- klasa szczelności: II. zastosowanie wewnętrzne
- temperatura pracy: (-10 do +40°C) zgodność z EN 50131-1
- emisja radiowa: ETSI EN 300220
- EMC EN 50130-4, EN 55022
- ochrona: EN 60950-1
- może być obsługiwana zgodnie z: ERC REC 70-03
- gwarancja: 5 lat
Centrala alarmowa JA-83K jest modułową jednostką. Na płycie głównej jest do dyspozycji 10 wejść przewodowych. 50 adresów bezprzewodowych po dołączeniu modułu radiowego JA-82R. 30 adresów przewodowych po dołączeniu dwóch modułów JA-82C.
Następujące moduły mogą być dopinane do płyty głównej:
- JA-82R - moduł radiowy, który umożliwia przypisanie do 50 bezprzewodowych urządzeń JA-8x i pilotów RC-8x do centrali alarmowej.
- JA-82C - moduł rozszerzeń przewodowych (10 dodatkowych wejść), centralę można rozbudować do 20-30 wejść. Do jednej centrali można maksymalnie podłączyć dwa moduły JA-82C.
Do centrali można podpiąć następujące komunikatory:
- JA-80Y - komunikator GSM, który wysyła raporty alarmowe do użytkownika oraz komunikuje się ze stacją monitorowania poprzez sieć GSM. Umożliwia również zdalne sterowanie systemem z klawiatury tel. komórkowego lub przez internet, wykorzystując stronę GSM Link..
- JA-80V - komunikator LAN wraz z komunikatorem telefonicznym. Umożliwia komunikację ze stacją monitorowania przez internet oraz łącze telefoniczne, a administratorowi zdalne sterowanie systemem przez stronę GSM Link.
- JA-80X - komunikator telefoniczny. Umożliwia łączność ze stacją monitorowania oraz raportowanie do użytkownika (wiadomość głosowa) na podstawie typu alarmu. Ten moduł może być stosowany razem z JA-80Y jako łączność zapasowa..
- JA-68 - uniwersalny moduł wyjść przeznaczony do współpracy z nadajnikami radiowymi GSM. Posiada 10 zaprogramowanych wyjść, może być montowany wewnątrz centrali i z niej zasilany (w centrali jest miejsce na 18Ah akumulator).
Rys.1 Płyta główna centrali alarmowej
Opis płyty głównej centrali alarmowej
1. Złącze JA-82C (adresy 21-30);
2. Kość pamięci centrali;
3. Złącze zasilania wejściowego;
4. Złącze JA-82C (adresy 11-20);
5. +U wskaźnik przeciążenia napięcia wyjściowego;
6. Terminal; 7. 01-10 przełącznik;
8. Zewnętrzna linia cyfrowa;
9,10. Złącze styku sabotażowego;
11. Wewnętrzna linia cyfrowa;
12. Złącze JA-80Y;
13. Złącze JA-82R;
14. Nóżki RESET
Rys.2 Podłączenie klawiatury przewodowej
Rys.3 Wymiary obudowy centrali alarmowej
Rys.4 Budowa centrali alarmowej
1. zasilacz;
2. złącze do podpięcia zasilania;
3. bezpiecznik zasilacza;
4. miejsce na akumulator;
5. taśma do przymocowania akumulatora;
6. miejsce na poprowadzenie przewodow;
7. linia cyfrowa do podłączenia klawiatury lub komputera PC;
8. miejsce na komunikator lub moduł wyjść;
9. styk sabotażowy obudowy centrali;
10. płyta główna centrali;
11. antena modułu radiowego (jeżeli jest zainstalowany JA-82R)
|
