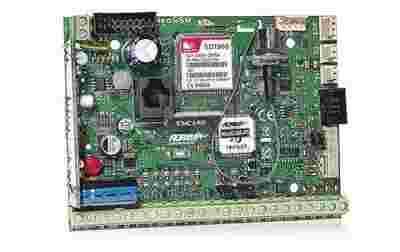

Centrala alarmowa NEOGSM z komunikacją GSM ROPAM

• 8-20 wejść, rozbudowa poprzez panele dotykowe, konfiguracja pracy 2EOL/NC, 2EOL/NO, EOL, NC, NO
• AI wejście analogowe0-10V ze skalowaniem do wartości fizycznej (np. temp=°C, RH=%, p=kPa)
• 8-14 sterowanych wyjść poprzez stan systemu, SMS (14), CLIP/DTMF (8), panele dotykowe (automatyka domowa)
• O1 i O2 wyjścia 12V DC/1A z zabezpieczeniem zwarciowym, przeciążeniowym, temperaturowym i kontrolą obciążenia, O3-O8 wyjścia OC 100mA
• wbudowany modem GSM/DCS/EGSM/GPRS/CSD bez SIMLOCK-a
• modułowa i skalowalna centrala alarmowa z funkcjami automatyki domowej
• obsługa aplikacji RopamDroid do sterowania z telefonu opartego o system Android (komunikacja SMS)
• wbudowany zasilacz buforowy

• 8 numerów telefonu, powiadomienie i sterowanie
• jedna strefa główna oraz strefa wewnętrzna NOC
• elastyczna kontrola czuwania: panele dotykowe, SMS, stan systemu, piloty radiowe
• obsługa paneli dotykowych: TPR-xx
• transmisja SMS/VOICE/CLIP przy zmianie stanu wyjść
• transmisja z wejść SMS/VOICE/CLIP/MMS/E-MAIL
• transmisja MMS/E-MAIL ze zdjęciami z kamer CCTV, wideodomofonów, wideo weryfikacja zdarzeń, funkcja fotopułapki
• obsługa odbiornika radiowego RF-4 do sterowania czuwaniem i wyjściami (4) poprzez piloty radiowe
• KeyGSM: funkcja sterowania wyjściami poprzez identyfikację numeru telefonu (CallerId tzw. CLIP)
• dowolne SMS-y i komunikaty VOICE (VSR-2) przy zdarzeniach w systemie: wejścia, wyjścia, temperatura
• integracja audio z wideodomofonami VAR-1
• integracja audio z domofonami i interkomami
• dwukierunkowy system audio, podsłuch obiektu,
• pomiar i rejestracja temperatury z dwóch czujników TSR-1, dwa niezależne termostaty na 4 wyjściach
• zegar RTC z podtrzymaniem bateryjnym
• 4 timery 24h do sterowania czuwaniem i wyjściami
• funkcja testu łączności: SMS, SMS STAN, CLIP, MMS
• optyczna sygnalizacja pracy i zasięgu GSM
• pamięć zdarzeń; 1000 zdarzeń z nadpisywaniem
• funkcje ograniczenia kosztów i ilość transmisji
• obsługa kodów USSD (kontrola kart pre-paid)
• termialSMS: funkcja transmisji SMS poprzez port RS232TTL z urządzeń DTE (PLC, kontrolery itp.) bez komend #AT, kody ASCI, NEO pracuje jako modem, terminal GSM (DCE), wyzwalanie funkcji: wejście I8
• wykrywanie zagłuszenia GSM (JAMMING): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń
• uchwyt FME-holder konektora FME-m
• zasilanie: 17 ~ 20V AC lub 20~30V DC (II klasa izolacji)
• kontrola napięcia AC i DC
• kontrola i dynamiczny test akumulatorów

LogicProcessor:

• funkcje logiczne (8) dla argumentów: wejść, wyjść, markerów (wartość binarna 0/1), progów temperatury, progów wejścia analogowego, timery, wartości binarne, wskaźników systemowych
• funkcje czasowo-licznikowe (8) analogiczne jak programowane przekaźniki czasowe, wyzwalania i reset timerów (bloków) identyczne jak argumenty w funkcjach logicznych a wyniki zapisywane są wyjściu lub w markerach

Obsługa DTMF:

• sterowanie wyjściami O1-O8, kończenie powiadomienia VOICE, otwieranie 'Rygla' w module VAR-1

• do kontroli napięcia AC zasilania podstawowego np. centrali, kontrolera, zasilacza DC

Monitoring GPRS:

• współpraca ze stacją MSR Manager
• współpraca ze stacją Kronos NET (sterownik RopamDirect) - szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE

Centrala alarmowa NEOGSM-PS wraz z urządzeniami współpracującymi to rozwiązanie integrujące elektroniczny system sygnalizacji włamania i automatykę domową. Zdalną kontrolę i sterowanie systemem umożliwia wbudowany komunikator GSM. Modułowa konstrukcja umożliwia rozbudowywanie i dostosowanie do potrzeb użytkownika. Centrala posiada dużą ilość zasobów i funkcji w porównaniu do innych systemów tej klasy w tym: wejścia binarne i analogowe, wyjścia binarne, dwukierunkowy system audio, transmisja GSM/GPRS, pomiar i rejestrację temperatury, funkcje logiczne I/O, O/O.

Rys.1 Schemat podłączeń urządzeń do centrali NeoGSM-PSR-ECO.

Centrala alarmowe NeoGSM-PS posiada unikalne funkcje:

• elastyczna kontrola czuwania: panele dotykowe, SMS, wejście systemu, piloty radiowe (PSR-RF), zgodnie z wymaganiami obecnych instalacji: "od stanu surowego po rezydencję"
• obsługa paneli dotykowych: wersja natynkowa TRP-1, podtynkowa TPR-1F
• weryfikacja wizualna stanu obiektu: moduł FGR-4 do przesyłania wiadomości MMS/E-MAIL ze zdjęciami z kamer przemysłowych
• syntetyzer mowy VSR-2, pozwalający na przesłanie 16 komunikatów głosowych zawierających unikalne informacje o zdarzeniu (VOICE) lub VSR-1 - pozwalający na przesłanie komunikatu głosowego (VOICE)
• moduł audio AMR-1 (mikrofon), pozwalający na podsłuch obiektu i weryfikację audio
• bramka VAR-1 i moduł FGR-4 do integracji z wideodomofonem, integracja pozwala na rozmowę telefoniczną pomiędzy bramofonem a telefonem komórkowym oraz na wysyłanie zdjęć w formacie MMS
• integracja audio z domofonami i interkomami
• czujniki temperatury TSR-1, służące do kontroli i rejestracji temperatury oraz funkcji termostatu
• zasilacz systemowy z wbudowanym sterownikiem radiowym PSR-RF, pozwala na sterowanie czuwaniem systemu poprzez piloty radiowe
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.

Programowanie:

• lokalne PARTNER GSM przez RS232 (TTL), zworki i przełączniki modułu
• zdalne PARTNER GSM przez połączenie modemowe (wymagany moduł MGSM 5.0)
• zdalne poprzez SMS (wybrane funkcje)

Rys.2 Program partner GSM v3.6 ROPAM.

Zdalne zarządzenie...

Firma Ropam przygotowała oprogramowanie RopamDroid umożliwiające zarządzanie systemem alarmowym opartym o centralę NeoGSM. Oprogramowanie to dedykowane jest dla smartphonów z systemem Android. Program umożliwia użytkownikowi sterowanie centralą za pomocą SMS-ów, dzięki czemu obsługa staje się prosta, szybka i intuicyjna.

Właściwości aplikacji RopamDroid:

• aplikacja zgodna z Google Android w wersji od 2.1 do 4.1
• aplikacje jest dedykowana dla smartphonów z wyświetlaczem 3 i 4 cale
• funkcjonalność aplikacji:
• sterowanie czuwanie systemu NeoGSM,
• status systemu i awarie,
• podgląd i blokowanie wejść,
• grupowe sterowanie wyjściami,
• podgląd temperatur T1, T2 i zmiana progów dla funkcji TermostatGSM,
• podgląd wartości wejścia analogowego AI i zmiana żądanych progów,
• przejrzysty interfejs graficzny i belka statusowa analogicznie jak w panelach dotywkoych,
• aplikacja i usługa filtrująca wiadomość od numeru telefonu systemu,
• dwukierunkowa komunikacja poprzez systemowe wiadomości SMS,
• jednorazowa konfiguracja aplikacji,
• zabezpieczenie (autoryzacja) aplikacji hasłem dostępu,
• ograniczenie kosztów sterowania poprze SMS-y, dzięki konsolidacji informacji w pojedynczych wiadomościach.

Darmową aplikację RopamDroid można pobrać ze sklepu Google Play.

Rys.3 Aplikacja RopamDroid.

Przedłużona gwarancja*

Firma Ropam Elektronik udziela 24 miesięcznej gwarancji jakości na urządzenia własnej produkcji, począwszy od daty nabycia zamieszczonej na dowodzie zakupu. Dodatkowo zobowiązuje się do przedłużenia gwarancji na wybrane urządzenia (zgodnie z dołączonymi warunkami gwarancji do produktu), na kolejne 24 miesiące w przypadku dostarczenia ze zgłoszeniem dowodu sprzedaży i usługi montażu wystawionej przez podmiot gospodarczy (firma instalacyjna). Firma instalacyjna musi być rekomendowana przez Producenta lub jej zakresem działalności musi być wykonywanie instalacji elektrycznych, co potwierdzają jej dokumenty lub autoryzacje. W przypadku braku dowodu zakupu przy zgłoszeniu reklamacji na urządzenia własnej produkcji, trzyletni okres gwarancji jest liczony od daty produkcji urządzenia.

Rys.4 Przedłuż gwarancje o 24 miesiące.

Rys.5 Opakowanie.

Rys.6 Akcesoria instalacyjne dostępne w zestawie.
