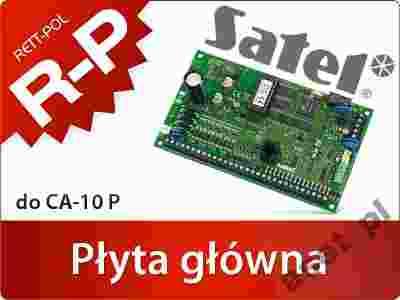

Płyta główna do centrali alarmowej CA-10. Centrala przeznaczona jest do ochrony średniej wielkości obiektów, wykorzystujących podział systemu na odrębne strefy. Oferuje podstawowe możliwości rozbudowy, oraz umożliwia współpracę z zewnętrznymi modułami komunikacyjnymi GSM/GPRS.

• maksymalnie 16 wejść
  1. wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
  2. wybór typów reakcji
  3. kontrola obecności i poprawności działania czujek
• 6 programowalnych wyjść

• 4 strefy
• port RS-232
• komunikator telefoniczny
• sterowanie systemem:
  1. manipulator LCD lub LED
  2. telefon (jeżeli zainstalowany jest moduł MST-1)
• programowanie ustawień centrali:
  1. lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
  2. zdalnie (komputer łączący się za pomocą modemu)
• hasła:
  1. do 4 haseł administratora (1 hasło dla każdej strefy)
  2. łącznie do 28 haseł pozostałych użytkowników (maksymalnie do 12 w każdej strefie)
  3. 1 hasło serwisowe
  4. możliwość definiowania dla haseł uprawnień określających zakres dostępu do systemu
• 4 timery
• pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
• funkcja wydruku zdarzeń
• monitoring w formacie Contact ID i w kilkunastu innych formatach:
  1. 2 numery stacji monitorujących
• powiadamianie:
  1. 8 numerów telefonów
  2. 1 komunikat głosowy
  3. 4 komunikaty tekstowe
• odpowiadanie na telefon i informowanie o stanie systemu
• zaawansowana analiza sygnału centrali telefonicznej:
  1. rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
  2. inteligentne ponawianie próby transmisji danych
  3. programowalny algorytm postępowania centrali
• modem wewnętrzny 300 bps
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja

CECHY SYSTEMU
Klasa zabezpieczenia	Klasa C
Maksymalna liczba wejść w systemie	16
Maksymalna liczba wyjść	6
Współpraca z systemem bezprzewodowym ABAX przy wykorzystaniu magistrali	Tak
Strefy	4
Użytkownicy	użytkownicy + administratorzy + instalator 28+4+1
Moduły rozszerzające	Tak
Manipulatory z dodatkowymi wejściami	Tak
Pamięć zdarzeń	255
Wydruk zdarzeń	Tak
Timery	4
OBSŁUGA SYSTEMU
Manipulatory LCD	Tak
Manipulatory LED	Tak
Współpraca ze sterownikami radiowymi z serii RX/RE	Tak
PŁYTY GŁÓWNE
Znamionowe napięcie zasilania (15%)	18 V AC, 50-60 Hz
Typ zasilacza	A
Nominalne napięcie zasilacza centrali (10%)	12 V DC
Wydajność prądowa zasilacza	2,2 A
Obciążalność wyjść wysokoprądowych (10%)	2,2 A
Obciążalność wyjść programowalnych niskoprądowych	50 mA
Maksymalna pojemność akumulatora	17 Ah
Klasa środowiskowa	II
Zakres temperatur pracy	-10 °C / +55 °C
Liczba wejść	8
Port RS-232	Tak
Komunikator telefoniczny	Tak
Modem wewnętrzny	Tak
Wymiary płytki elektroniki (mm)	173 x 102
KOMUNIKACJA
Monitoring	Tak
Powiadamianie	Tak
Ilość numerów do powiadamiania	8
Komunikaty głosowe	1
Komunikaty na pager/SMS	4
Obsługa przy pomocy programu DLOAD10	Tak
