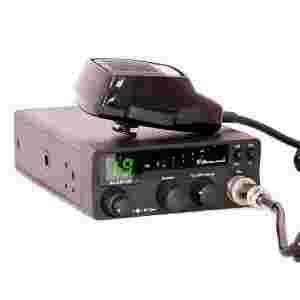

Alan 109 to nieskomplikowany, przewoźny radiotelefon CB pracujący w modulacji AM. Nieduże wymiary zewnętrzne pozwalają wygospodarować miejsce na dyskretny montaż Alana 109 praktycznie w każdym samochodzie. Radio wyposażono w kilka istotnych funkcji podnoszacych jego walory użytkowe. Do walki z szumem - nieodłącznym towarzyszem każdego użytkownika CB - Alan 109 dysponuje nie tylko standardową blokadą szumów SQUELCH, ale również płynną regulacją czułości odbiornika RF GAIN. Oprócz pokrętła zmiany kanałów mamy do dyspozycji szybki przełącznik kanału 9 . Przełącznik CB/PA daje możliwość wykorzystania radia jako wzmacniacza akustycznego, jeżeli tylko podłączymy zewnętrzny głośnik ,,tubę".
Orientacyjny, diodowy wskaźnik sygnału pozwoli oszacować moc odbieranych transmisji i poinformuje o ewentualnych dysfunkcjach układu antenowego.

DANE TECHNICZNE

OGÓLNE

Zakres częstotliwości: 26.960 – 27.400 MHz

Ilość kanałów: 40 AM

Typ modulacji: AM

Kontrola częstotliwości: Pętla fazowa PLL

Temperatura pracy: -10/+55 °C

Zasilanie: 13.8V DC ±15%

Wymiary zewnętrzne: 122x165x38 mm

Waga: 1kg

ODBIORNIK

System odbioru: superheterodyna z podwójną przemianą częstotliwości

Częstotliwości pośrednie: 10.695 MHz i 455 kHz

Czułość: 0,7 µV przy 10dB SINAD

Moc wyjściowa audio: 3,0 W, 8 Ohm

NADAJNIK

Moc wyjściowa: 4 W

Mudulacja: AM: 85% do 95%

Impedancja wyjściowa: 50 Ohm

Tłumienie: >60dB
