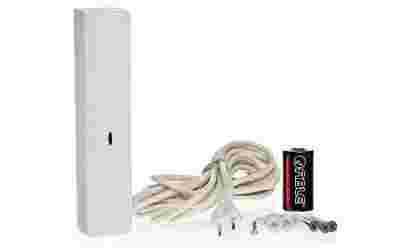

Bezprzewodowa czujka zalania wodą MFD300 biała

• przeznaczenie:
• wykrycie wycieków w pomieszczeniach z instalacjami wodnymi
• zewnętrzna sonda z elastycznym przewodem
• styk sabotażowy pozwalający wykryć demontaż urządzenia
• zasilanie pojedynczą baterią CR123A
• zasięg komunikacji (w terenie otwartym): do 200m
• kolor: biały

• pasmo częstotliwości pracy: 433.05 ÷ 434.79MHz
• maksymalny pobór prądu: 27mA
• pobór prądu w stanie gotowości: 80µA
• długość przewodu sondy: 3m
• klasa środowiskowa wg EN50130-5: II
• wymiary: 24 x 110 x 27mm

Czujka MFD-300 służy do wykrywania zalania wodą dowolnych pomieszczeń. Współpracuje z modułem alarmowym MICRA z wersją oprogramowania 2.03 lub nowszą.

Kilka słów o działaniu...

Klika sekund po tym, jak poziom wody osiągnie wysokość, na której umieszczone są elektrody sondy podłączonej do czujki, czujka zgłosi alarm. Alarm zgłaszany jest również w przypadku otwarcia styku sabotażowego. Informacja o alarmie przesyłana jest drogą radiową do modułu alarmowego MICRA. Dioda LED sygnalizuje alarmy (świeci przez 2 sekundy) tylko w trybie testowym. Tryb testowy jest włączany na 20 minut po włożeniu baterii lub otwarciu styku sabotażowego. Co 15 minut czujka wysyła transmisję okresową, informując moduł alarmowy MICRA, czy sonda wykrywa zalanie, jaki jest stan styku sabotażowego i baterii. Umożliwia to nadzorowanie obecności i sprawności czujki. W trybie testowym transmisja okresowa sygnalizowana jest świeceniem diody LED przez 80 milisekund.

Zastosowanie...

Czujka MFD 300 znajduje zastosowanie w: kuchni, łazience oraz pralni.

Płytka elektroniki...

• zaciski do podłączenia sondy
• styk sabotażowy
• bateria CR123A, czujka kontroluje stan baterii, gdy napięcie jest niższe od 2.6V w trakcie każdej transmisji wysyłana jest informacja o słabej baterii

Rys.1 Widok płytki elektroniki czujki.

Rys.2 Wymiary czujki.
