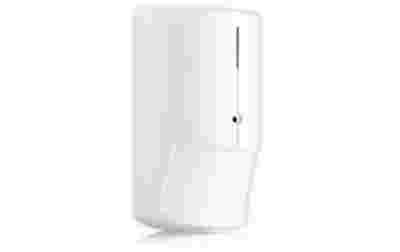

Bezprzewodowa czujka ruchu PIR + zbicia szkła JA 80PB
- częstotliwość: 868 MHz, protokół Oasis
- zasięg: do 300 metrów w otwartej przestrzeni
- wysokość montażu 2-2,5 metra, ściana
- zasięg PIR: 120 stopni, 12 metrów (optyka standard)
- zasięg czujki zbicia: 9 metrów, min. szyba 60x60
- zasilanie czujki PIR: baterie litowe, typ: CR14505 (AA 3.6V)
- zasilanie czujki zbicia: baterie litowe, typ: CR14250SL (1/2AA 3.0V)
- żywotność baterii: 3 lata (czas uśpienia PIR 5min.)
- temperatura pracy: -10 do +55
- wymiary: 110 x 60 x 55 mm
- klasa środowiskowa: stopień 2
- zgodny z normami: EN 50131-1, CLC/TS 50131-2-2, EN 50131-5-3, ETSI EN 300220, ETS 300683, EN 60950, VO-R/10/08.2005-24
JA80PB to połączenia czujki ruchu PIR z czujką zbicia szkła (tłuczone szkło zostanie wykryte nawet z odległości 9m). Cyfrowa obróbka sygnału zapewnia wysoką stabilność i odporność na fałszywe alarmy. Detektor posiada wejście do podłączenia czujki otwarcia. Czujka ta przy zalogowaniu do centrali zajmuje dwa adresy w celu rozróżnienia reakcji pomiędzy ruchem a tłuczonym szkłem. Może być stosowna z centralą serii OASiS, odbiornikami UC i AC oraz syrenką wewnętrzną JA-80L.
W skład JA-80PB wchodzą dwa niezależne detektory, czujnik ruchu PIR oraz czujnik zbicia szkła reagujący na dwie różne częstotliwości dźwięku (niska – uderzenie i wysoka – kruszenie szkła). Każdy z nich zajmuje na centrali indywidualny adres (Rys.1). Urządzenie przeznaczone do użytku wewnętrznego, komunikacja radiowa odbywa się za pośrednictwem protokołu Jablotron.
Rys.1 Budowa bezprzewodowego czujnika dualnego JA-80PB
Standardowo w czujniku zastosowane są soczewki szerokokątne (120 stopni), zasięg detekcji wynosi 12 metrów. Obszar chroniony podzielony jest na trzy strefy, zgodnie z poniższym diagramem (Rys.2).
Rys.2 Charakterystyka detekcji czujnika PIR
Dodatkowe wejście alarmowe na czujniku Jest to wejście przeznaczone do podłączenia przewodowego czujnika otwarcia drzwi lub okna, maksymalna długość pętli wynosi 3 metry (styk normalnie zamknięty). Zdarzenie alarmowe pochodzące z dodatkowego czujnika otwarcia wpiętego w to wejście będzie sygnalizowane na centrali z adresem czujnika PIR. Jeżeli wejście to nie jest używane, pozostaw je zwarte (Rys.3).
Rys.3 Dodatkowe wejście alarmowe na czujniku
Charakterystyka obszaru chronionego w przypadku tego czujnika jest zbliżona do koła, zasięg detekcji wynosi do 9 metrów (patrz rys.4), minimalna wielkość szyby to 60X60cm. W przypadku mniejszych okien, należy czujnik zamontować odpowiednio bliżej, zwiększając jednocześnie jego czułość. Urządzenie przeznaczone jest do klasycznego rodzaju szkła, w przypadku różnego rodzaju szyb klejonych, zbrojonych, należy szukać indywidualnego rozwiązania dla takiej powierzchni.
Uwaga: Czujnik zbicia szkła nie jest w stanie wykryć wycięcia otworu w szybie lub rozbicia szyby poprzez ogrzanie jej palnikiem, dlatego powinien być stosowany z czujnikiem PIR.
Rys.4 Pole detekcji czujnika zbicia szkła
|
