Bezprzewodowa czujka ruchu PIR z wbudowaną kamerą JA 84P
- częstotliwość: 868 MHz, protokół Oasis
- zasięg: do 300 metrów w otwartej przestrzeni
- wysokość montażu: 2-2,5 metra, ściana
- zasięg PIR: 50 stopni, 12 metrów (optyka standard)
- rozdzielczość kamery: 160x120 pixeli, biało-czarne
- format zdjęć wewnętrznej pamięci: Bit map (BMP)
- format zdjęć transmitowanych na serwer: JPG
- poziomy kąt widzenia kamery: 50°
- zasięg flesza: 3 metry
- typowy czas transmisji zdjęć do centrali alarmowej: 12 sekund
- typowy czas transmisji zdjęć z systemu na serwer: 8s/GPRS (JA-80Y); 2s/LAN (ja-80V)
- środowisko działania zgodne z EN 50131-1 II. do użytku wewnętrznego
Czujka JA84P w przypadku wykrycia ruchu w chronionym obszarze w momencie gdy system alarmowy jest uzbrojony zrobi 4 zdjęcia. Zdjęcia są przechowywane w pamięci czujki i można je przeglądnąć lub zgrać poprzez port USB (dokładnie tak samo jak w przypadku aparatów cyfrowych).
Wykonane zdjęcia są również przesyłane bezprzewodowo do centrali alarmowej, która jeżeli jest wyposażona w komunikator IP (GSM lub LAN) przesyła skompresowany obraz na serwer, telefon komórkowy lub do stacji monitorowania.
Głównym zadaniem czujnika jest weryfikacja czy alarm został faktycznie wzbudzony przez osobę niepożądaną. Czujka posiada wbudowaną lampę błyskową co ułatwia prawidłowe naświetlenie w trakcie robienia zdjęcia lecz również dodaje nowych funkcji czujnikowi opatentowanych przez firmę Jablotron:
- błyśnięcie światła powoduje zwrócenie uwagi włamywacza co zwiększa prawdopodobieństwa, iż kolejne ze zdjęć będzie obejmowało twarz napastnika.
- błyśnięcie lampy jest również informacją dla napastnika, iż został wykryty i rozpoznany przez System alarmowy, co zmniejsza prawdopodobieństwo dalszych zniszczeń lub kradzieży.

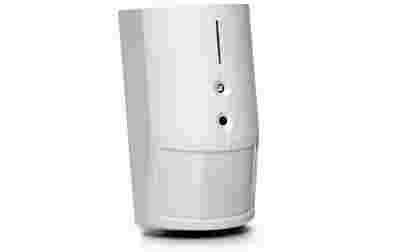

Rys.1 Kamera i Flash czujnika ruchu
Rys.2 Budowa zewnętrzna czujnika ruchu JA-84P
Rys.3 Budowa wewnętrzna czujnika ruchu JA-84P
Rys.4 Przykładowe zdjęcia
Standardowo w czujniku zastosowane są soczewki szerokokątne (120 stopni), zasięg detekcji wynosi 12 metrów. Obszar chroniony podzielony jest na trzy strefy, zgodnie z poniższym diagramem (Rys.5).
Rys.5 Charakterystyka detekcji czujki PIR
Czujka jest zasilana z dwóch baterii litowych (2 AA, 3V), których przeciętna żywotność wynosi 3 lata. Umieszczona w czujniku kamera przesyła zdjęcia czarno białe o rozdzielczości 160 x 120. Aby transfer zdjęć był możliwy, centrala musi być wyposażona w moduł JA-80Q.
Rys.6 Akcesoria czujki PIR
|
