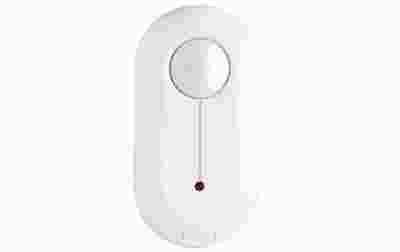

Bezprzewodowa czujka ruchu PIR JA 85P

• częstotliwość: 868 MHz, protokół Oasis
• zasięg: do 300 metrów w otwartej przestrzeni
• wysokość montażu: 2-2,5 metra, ściana
• max. zasięg PIR: 360° / 5 m
• zasilanie czujki PIR: baterie litowe, typ: CR14505 (AA 3.6V)
• żywotność baterii: 3 lata (czas uśpienia PIR 5min.)
• temperatura pracy: -10 do +55
• wymiary: 88 x 46 x 27mm
• klasa środowiskowa: stopień 2
• zgodny z normami: EN 50131-1,CLC/TS 50131-2-2, EN 50131-5-3, ETSI EN 300220, ETS 300683, EN 60950

• gwarancja: 5 lat

JA85P to czujka ruchu PIR w wersji mini. Cyfrowa obróbka sygnału zapewnia wysoką stabilność i odporność na fałszywe alarmy. Może być stosowna z centralą serii OASiS, odbiornikami UC i AC, syrenką wewnętrzną JA-80L oraz autoalarmami serii CA-18xx.

JA-85P jest jednym z komponentów bezprzewodowego systemu alarmowego JA-80 OASIS. Jest to wersja mini czujnika PIR. Przeznaczony jest do wykrywania ruchu ciała człowieka wewnątrz pomieszczenia. Montuje się go wewnątrz budynku lub samochodu (sufit, ściana, kabina pasażerska). Komunikacja z centralą alarmową odbywa się za pośrednictwem protokołu OASIS, a zasilanie realizowane jest poprzez jedną baterię litową.

Rys.1 Budowa czujnika JA-85P

Czujnik może być instalowany wewnątrz budynku na suficie lub ścianie. W przypadku montażu samochodowego powinien być zamocowany na środku między przednimi, a tylnymi drzwiami. Należy unikać instalacji czujnika PIR w taki sposób aby bezpośrednio patrzył na elementy gwałtownie zmieniające swoją temperaturę, np. różnego rodzaju piece, klimatyzacja, etc. Detektor nie może być też zamontowany w taki sposób, aby światło słoneczne padało bezpośrednio na niego, dodatkowo należy unikać miejsc w których sygnał radiowy może być tłumiony (metalowe konstrukcje, duża ilość przewodów elektrycznych w ścianie, etc.). W miejscach narażonych na działanie takich czujników zaleca się ustawienie mniejszej czułości.

Rys.2 Charakterystyka detekcji czujnika JA-85P
