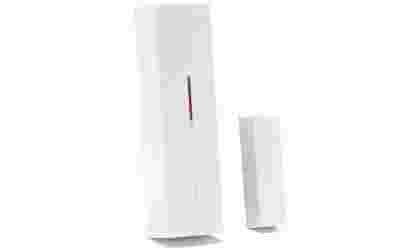

Bezprzewodowa czujka otwarcia / uniwersalny transmiter JA 81M

• częstotliwość: 868 MHz, protokół OASiS
• zasięg: do 300m w otwartej przestrzeni
• zasięg czułości działania magnesu: 45/25mm
• wejścia dla sensorów zewnętrznych: IN2 i TMP = NC IN1 = NC lub sparametryzowana 1k
• maksymalna długość przewodu dla sensorów zewnętrznych: 3 metry
• wymiary: 110x31x26 mm magnes: 56x16x15 mm
• środowisko działania zgodne z EN 50131-1: II. do użytku wewnętrznego
• zasilanie: bateria litowa typu LS(T)14500 (3,6V AA)
• żywotność baterii: ok. 3 lata dla maksimum 20 naruszeń dziennie
• temperatura pracy: -10 do +40 °C
• EN 50131-1,CLC/TS 50131-2-6, EN 50131-5-3 klasyfikacja: stopień 2
• zgodność z: ETSI EN 300220, EN50130-4, EN55022, and EN 60950-1
• może być stosowany zgodnie z ERC REC 70-03

Detektor JA-81M jest przeznaczony do wykrywania otwarcia drzwi, okien itp. Może być rozszerzona poprzez podłączenie sensora otwarcia NC / NO. Jest także przeznaczona do wykrywania manipulacji przy roletach antywłamaniowych. Osiąga się to poprzez wykrywanie ruchów koła zapadkowego. Małe ruchy są ignorowane aby podmuchy wiatru nie wywoływały fałszywych alarmów. Komunikacja z centralą alarmową odbywa się za pośrednictwem protokołu OASIS, a zasilanie realizowane jest poprzez jedną baterię litową.

Rys.1 Budowa detektora JA-81M

Rys.2 Przykładowe podłączenie dla wejścia NC

Rys.3 Przykład wykorzystania dla wejścia NO

Rys.4 Schemat podłączenia do koła zapadkowego
