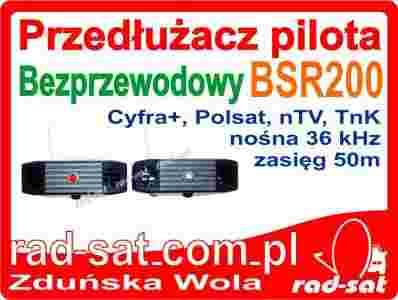

Bezprzewodowy przedłużacz pilotów BSR200
(Cyfra+, Polsat, NTV, TV na kartę) nośna 36kHz

Bezprzewodowy przedłużacz pilotów BSR200 (doskonale współpracuje z Cyfra+, Polsat, NTV, TV na kartę) zwiększa zasięg działania pilotów podczerwieni do obrębu całego mieszkania działając przez ściany i stropy (ok 50m).

Współpracuje z większością dostępnych na rynku pilotów zdalnego sterowania; umożliwia obsługę domowego sprzętu audio-video typu: tuner satelitarny, magnetowid, odtwarzacz DVD, obrotnica antenowa, wieża Hi-Fi itp...

Z dowolnego pomieszczenia w domu przy użyciu oryginalnych pilotów od tych urządzeń; zalecany do domowych sieci telewizyjnych gdzie sygnał z odbiornika TV SAT lub magnetowidu doprowadzony jest do dwóch lub więcej telewizorów.

Sygnał pochodzący z pilota jest zamieniany w odbiorniku pilota na falę radiową i tą drogą przesyłany do nadajnika pilota, który zamienia ją ponownie w sygnał nadawania w podczerwieni identyczny jak ten pochodzący z pilota (więcej informacji).

Instalacja polega na umieszczeniu w pobliżu sprzętu który chcemy zdalnie obsługiwać nadajnika pilota, oraz podłączenia go poprzez zasilacz 12 V do sieci. Powinna zaświecić się czerwona dioda LED w zasilaczu oraz zielona dioda LED w nadajniku umieszczona przy gniazdku zasilacza.

Ustawienie nadajnika pilota powinno być takie aby diody nadawcze podczerwieni umieszczone w jego frontowej części oświetlały bez przeszkód obsługiwany sprzęt, max. odległość nie powinna przekraczać 8 m (jest możliwość dokupienia do zestawu dodatkowej diody nadawczej na kablu długości ok 120cm).

Możliwe jest również umieszczenie nadajnika pilota na obsługiwanym sprzęcie i wycelowaniu go w przeciwległą ścianę - sprzęt będzie wówczas oświetlony przez promienie odbite od tej ściany, ustawienie należy dobrać doświadczalnie.

W pomieszczeniu z którego zamierzamy sterować sprzętem należy umieścić odbiornik pilota oraz podłączyć go poprzez zasilacz 12 V do sieci.

Powinny zaświecić się diody LED sygnalizujące zasilanie identycznie jak w przypadku nadajnika pilota.

Odbiornik pilota należy tak umieścić aby do jego frontowej części mogły bez przeszkód docierać sygnały z pilota.

Prawidłowy odbiór sygnałów z pilota potwierdza migotanie czerwonej diody LED umieszczonej we frontowej części odbiornika pilota.

Zasięg działania urządzenia w zupełności wystarcza dla typowego domku jednorodzinnego (ok.50m). W przypadku stosowania urządzenia na większą odległość należy pamiętać że w pomieszczeniach zamkniętych nawet nieznaczne przestawienie nadajnika bądź odbiornika może mieć wpływ na rozchodzenie się fali radiowej i zasięg działania urządzenia.

UWAGA! Istnieje możliwość dokupienia dodatkowego odbiornika lub nadajnika pilota w przypadku jeśli chcemy rozbudować zestaw o możliwość przełączania w kolejnym pkt (cena wzrasta o 1/2 wartości kompletu podstawowego).

• Odbiornik
  Czujka odbiorcza TFMS 5360 -> układ kluczujący -> generator wysokiej częstotliwości 433Mhz ->
  Sygnał podczerwieni pochodzący z pilota jest odbierany przez czujkę podczerwieni TFMS 5360. Sygnał z czujki kluczuje z kolei pracę generatora w.cz. podłączonego do anteny nadawczej. Antena emituje falę radiową tylko w czasie odbierania sygnału z pilota.

• Nadajnik
  Nadajnik podczerwieni: -> czujka superreakcyjna 433Mhz -> układ wzmacniaczy oraz kształtowania charakterystyki -> układ kluczujący -> generator 36kHz -> diody nadawcze podczerwieni

Dane techniczne:

• Obsługiwane częstotliwości: 36kHz
• Zasilanie: 12V DC/100mA (w zestawie 2 zasilacze)
• Wymiary: 200x80x75
• Waga: ok 250g

W zestawie:

• 1 odbiornik podczerwieni
• 1 nadajnik podczerwieni
• 2 zasilacze ZS 100mA/12V
• instrukcję obsługi
• gwarancja 12 miesięcy
