Analogowe stacje lutownicze do regulacji temperatury wykorzystują układy dwustanowe włącz/wyłącz. W tego typu rozwiązaniach temperatura może oscylować wokół nastawionej wartości nawet o kilkadziesiąt stopni. Jeżeli zależy nam na precyzyjnej stabilizacji temperatury, do sterowania grzałki należy wykorzystać algorytm regulacji ciągłej. Cechuje go płynnie regulowana moc grzałki – w zależności od temperatury.
W prezentowanym kicie wykorzystano algorytm PID (proporcjonalno-całkująco-różniczkujący). Czytelny wyświetlacz LCD prezentuje wszystkie nastawy i pozwala na bieżąco kontrolować działanie urządzenia. Jak czujnik temperatury wykorzystano termoparę typu K. Stacją lutowniczą steruje mikroprocesor typu ATmega8, do którego oprogramowanie napisano wykorzystując kompilator GCC.

Urządzenie szczególnie polecane w warsztatach elektroników-amatorów i w serwisie

Wybrane parametry:

• regulacja PID zapewniająca dużą stabilność temperatury
• współpraca z dowolna lutownicą zasilaną napięciem 24V i mającą wbudowana termoparę typu K
• dokładność pomiaru temperatury 1stC
• zakres regulacji temperatury 80-450stC
• funkcja SLEEP redukująca zużycie grota
• samostrojenie regulatora dostosowująca nastawy PID do lutownicy
• odczyt nastaw – alfanumeryczny wyświetlacz LCD 2x16
• zasilanie – 230Vac
• wymiary płytek:
  • płytka sterownika: 98x75mm
  • płytka zasilacza: 40x54mm

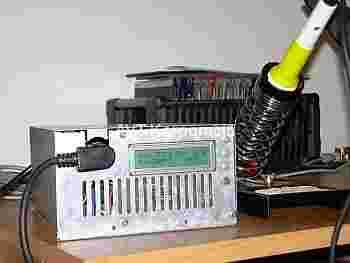

• w zestawie płytka drukowana, zaprogramowany układ, komplet elementów i dokumentacja. (Widoczna na zdjęciu obudowa, podstawka i kolba lutownicza nie wchodzą w skład zestawu.)
