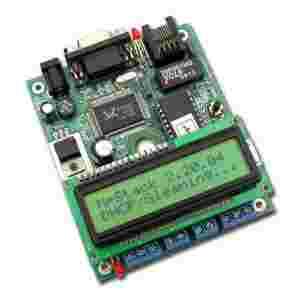

Prezentowany sterownik jest serwerem stron WWW - nie zbudowano go jednak na bazie komputera lecz w oparciu o specjalizowany mikrokontroler jednoukładowy firmy Microchip. Dzięki temu całe urządzenie ma niewielkie wymiary, a co najważniejsza zużywa ułamek energii potrzebnej do zasilenia standardowego PC-ta. Założeniem projektu jest maksymalne ograniczenie koniecznej wiedzy dotyczącej znajomości protokołów sieciowych. Moduł oferuje duże możliwości wprowadzania własnych modyfikacji. Po zmontowaniu, w podstawowej wersji użytkownik otrzymuje w pełni funkcjonalny układ, pracujący według parametrów domyślnych. Dla osób pragnących dokonać modyfikacji udostępniono opis tworzenia strony internetowej.

Urządzenie szczególnie polecane osobom zainteresowanym Internetem, stronami WWW i ich prezentacją w sieci

Wybrane parametry:

• tryb dynamicznego pobierania adresu sieciowego
• możliwość pracy ze stałym adresem IP
• różne rodzaje wejść cyfrowych np. z mikrowłącznikiem, optoizolowane
• wejście analogowe o rozdzielczości 10 bitów i zakresie napięciowym 0-5 V
• wyjście cyfrowe i z przekaźnikiem (styki o obciążalności 10 A)
• obsługa przez dowolną przeglądarkę internetową
• konfiguracja przez port szeregowy
• parametry obsługi modułu prezentowane na wyświetlaczu LCD oraz dodatkowo diodami LED
• zasilanie 9-12 Vdc
• wymiary płytki PCB 97x82mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie)

Do pobrania:




Dokumentacja




Oprogramowanie
