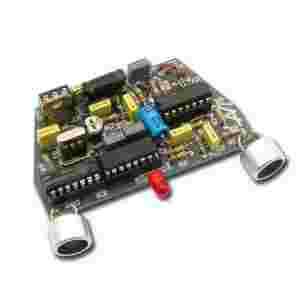

Prezentujemy bardzo prosty układ wykrywający ruch. Jego podstawowym przeznaczeniem jest praca w samochodowych systemach alarmowych i domowych instalacjach nadzorujących mienie. Można go również wykorzystać wszędzie tam, gdzie niezbędne jest wykrywanie ruchu np., jako włącznik oświetlenia.
Detektor pracuje w oparciu o efekt Dopplera tzn. o zmianę częstotliwości fal dźwiękowych odbitych od poruszającego się obiektu. Układ pracuje w zakresie sygnałów o częstotliwości 40kHz (ultradźwięki) a wiec całkowicie niesłyszalnych dla człowieka. Pomimo pozornej komplikacji jest bardzo prosty do wykonania i regulacji. Można w nim wydzielić dwa podstawowe obwody: nadajnik i odbiornik z układem wykonawczym. Pierwszy odpowiedzialny jest za generację ultradźwięków. Drugi, odbiera je, wykrywa ewentualną zmianę częstotliwości (czyli ruch w zasięgu działania urządzenia) i sygnalizuje ją.

Urządzenie szczególnie polecane w systemach alarmowych; zwłaszcza pojazdów

Wybrane parametry:

• detektor pracuje w zakresie ultradźwięków (ok. 40 kHz)
• system dwutorowy – osobny nadajnik i osobny odbiornik ultradźwięków
• możliwość regulacji czułości działania
• częstotliwość pracy nadajnika stabilizowana rezonatorem kwarcowym
• sygnalizacja alarmu – dioda LED
• wyjście alarmu – typu OC, obciążalność 100mA
• możliwość podłączenia np.: przekaźnika lub dołączenia detektora bezpośrednio do centralki alarmowej
• wbudowany stabilizator zasilania
• zasilanie 12 Vdc
• wymiary płytki PCB 75x43mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie)

Do pobrania:




Dokumentacja
