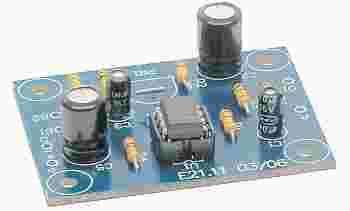

AVT755 B Podwajacz mocy audio

Zestaw do samodzielnego montażu

Producent: AVT

Prosty układ pozwalający przerobić wzmacniacz stereofoniczny na urządzenie o czterokrotnie wyższej mocy szczytowej (podwojonej mocy ciągłej). Jest to tak zwany inwertor – jego oba wyjścia dostarczają sygnały o jednakowych amplitudach, ale przeciwne w fazie. Po podłączeniu gotowych końcówek mocy, również na ich wyjściach pojawi się sygnał przeciwny w fazie, o dużej amplitudzie. W ten sposób powstanie wzmacniacz mostkowy typu BTL (Bridge Tied Load). Umożliwia to znaczne zwiększenie mocy wyjściowej.
UWAGA!!! Podwajacza nie należy stosować do wzmacniaczy samochodowych, które fabrycznie projektowane są jak układy mostkowe.

Urządzenie szczególnie polecane do przeróbki kilkunastoletnich wzmacniaczy stereo lub wyposażonych w nie radioodbiorników

Wybrane parametry:

dwa wyjścia dostarczające sygnał o tej samej amplitudzie lecz przeciwnej fazie
wzmocnienie 1V/V (w obu torach)
maksymalna wyjściowa wartość przebiegu wyjściowego 2Vpp (0,7Vsk) dla zasilania 6V
jedno napięcie zasilające
możliwość zamontowania potencjometrów do precyzyjnego wyrównania wzmocnień obu kanałów
zasilanie – 6-15 Vdc
w zestawie płytka drukowana (wersja z układem scalonym), komplet elementów i dokumentacja

Dokumentacja

*zdjęcia podobne
