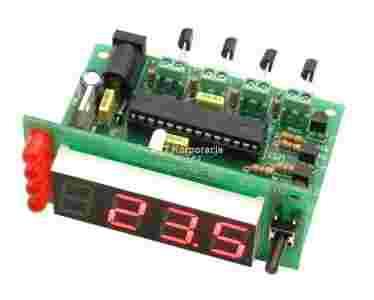

Urządzenie zostało zainspirowane układem AVT2389. Cieszył się on dużym zainteresowaniem, niesłabnącym od czasu jego prezentacji, dlatego zebrano wszystkie uwagi i sugestie zmian zaproponowane przez użytkowników i opracowano udoskonaloną wersję wysłużonego już zestawu. AVT5389 pozwala mierzyć temperaturę w czterech punktach jednocześnie a wynik wyświetlany jest na dużym i czytelnym wyświetlaczu LED. Czujnikami są cyfrowe, fabrycznie skalibrowane układy DS1820 i nie jest wymagana żadna dodatkowa kalibracja. Dane z czujników przesyłane są po cyfrowej magistrali 1Wire, która wymaga tylko dwóch przewodów dla każdego czujnika a ponadto gwarantuje komunikację bez zakłóceń i bez utraty informacji nawet przy długości przewodów do 30m.

Wybrane parametry:

• ilość kanałów pomiarowych (czujników) od 1 do 4
• przełączanie kanałów: manualne - przyciskiem lub automatyczne – co 3 sek.
• zakres temperatur -55 ... +125°C
• praca z czujnikami DS1820/18S20/18B20, automatyczne rozpoznawanie na każdym kanale
• dokładność wskazań: 0.1°C dla czujników DS18B20 lub 0,5°C dla czujników DS18S20
• nie wymaga kalibracji
• pole odczytowe: wyświetlacz LED 4 cyfry i 4 diody LED wskazujące aktualny kanał
• zasilanie: 7...16VDC, 300mA
• wymiary płytek PCB:
  • 71x51mm
  • 71x35mm
• w zestawie 2 płytki drukowane, komplet elementów i dokumentacja

Zobacz film pokazowy na:

Do pobrania:




Instrukcja
