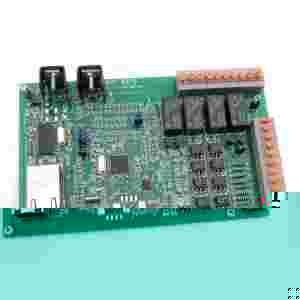

Urządzenia sterowania i automatyki od bardzo dawna są realizowane w technice cyfrowej. Mikroprocesory, a właściwie mikrokontrolery, są idealnymi elementami do wszelkiego rodzaju sterowników – zdalnie sterowanych i pracujących autonomicznie. Zdalne sterowanie od zawsze wymagało zapewnienia odpowiedniego łącza do komunikacji pomiędzy sterownikiem, lub wieloma sterownikami, a panelem obsługi wykonującej czynności sterownicze, lub odczytującej stan położenia łączników i pomiary. Firma Microchip produkuje szybkie, niezawodne i dobrze wyposażone mikrokontrolery PIC32MX. Są one oferowane trochę „pod prąd” cortexowego szaleństwa, ale mocne wsparcie firmy powoduje, że stosując je nie ma się wrażenia „niszowości”. W obecnej wersji serwer ma możliwość sterowania 4 przekaźnikami i odczytywania stanów 8 optoizolowanych wejść binarnych. Wbudowana konsola umożliwia konferowanie urządzenia za pomocą komend wpisywanych z klawiatury.

Rekomendacje: serwer może przydać się w układach automatyki przemysłowej i domowej oraz jako baza do tworzenia własnych urządzeń.

Wybrane parametry:

• mikrokontroler PIC32MX340F512H
• mostek PHY z układem ENC28J60
• stos TCP/IP firmy Microchip
• oprogramowanie wykonane za pomocą MPLAB i TCP Makera
• 4 wyjścia przekaźnikowe
• 8 wejść binarnych
• interfejs Ethernet
• wbudowana strona WWW
• wymiary płytki PCB 146x89mm
• w zestawie płytka drukowana, komplet elementów i dokumentacja

Do pobrania:




Instrukcja
