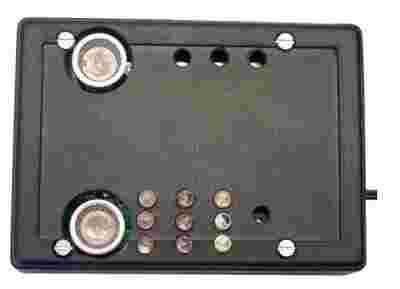

Prezentowany układ ułatwia wjazd samochodem do garażu w sytuacji, gdy auto nie ma czujników cofania lub działają one nieprawidłowo wskutek np. odbić od różnych drobnych przedmiotów zgromadzonych w garażu, który nierzadko jest magazynem takich 'męskich skarbów'. Sonar samoczynnie uaktywnia się po wykryciu ruchu oraz dezaktywuje, w wypadku dłuższego braku zmian w jego otoczeniu. Ma trzy progi sygnalizacji odległości oraz sygnalizację dźwiękową.

Rekomendacje: łatwy w budowie i uruchomieniu sonar ultradźwiękowy ułatwiający wjazd i parkowanie samochodu wewnątrz garażu. Pokazuje (przy użyciu trzech kolorów diod) przedziały odległości, w którym znajduje się pojazd. Dodatkowo, sygnalizuje dźwiękiem zbliżenie się poniżej zadanego dystansu krytycznego.

Wybrane parametry:

• zasilanie 12 Vdc maks. 80 mA
• mikrokontroler ATmega8
• oprogramowanie w języku Bascom AVR
• sygnalizowanie trzech odległości za pomocą diod LED oraz sygnału dźwiękowego
• wymiary płytki PCB 80×68mm
• w zestawie płytka drukowana, komplet elementów i dokumentacja

Do pobrania:




Instrukcja
