Możliwość regulacji prędkości obrotowej jest jednym z podstawowych wymogów stawianych układom napędowym. W komutatorowych silnikach 1-fazowych stosowanych w „małym” AGD i niewielkich elektronarzędziach regulacja jest nieskomplikowana i opiera się o zasadę regulacji fazowej.

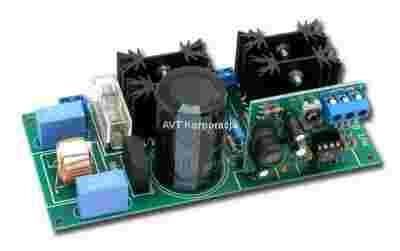

Najczęściej spotyka się w takich układach specjalizowane układy scalone np. U2008B lub układy hybrydowe KDSF. Niestety, regulacja obrotów w napędach z silnikiem indukcyjnym, asynchronicznym (z kondensatorem) nie jest już tak banalna, a właśnie tego typu silniki są najczęściej stosowane w małych obrabiarkach. Prezentowane urządzenie rozwiązuje problem regulacji prędkości obrotowej silnika asynchronicznego.

Rekomendacje: falownik przyda się w maszynach z napędem elektrycznym do regulacji prędkości skrawania,, cięcia, wirowania itp.

Wybrane parametry:

• zasilanie 230Vac
• maksymalne obciążenie 150VA
• częstotliwość napięcia wyjściowego: 0..58Hz
• stały stosunek U/f
• wejście RUN/STOP
• wejście VAR (potencjometr)/50 Hz.
• krok częstotliwości napięcia wyjściowego: 0,5Hz
• łagodny start i hamowanie
• zabezpieczenie przed przeciążeniem
• zwarta konstrukcja umożliwiająca zabudowę bezpośrednio w napędzie
• wymiary płytek PCB 128x58mm i 43x38mm
• w zestawie płytki PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie)

Uwaga: układ elektryczny falownika nie jest galwanicznie odizolowany od sieci energetycznej, dlatego nie przewidzieliśmy na płytce drukowanej złącza ISP i procesor musi zostać zaprogramowany przed włożeniem do podstawki. Przestrzegamy przed próbami podłączania programatora do procesora umieszczonego w układzie. Może to się skończyć uszkodzeniem programatora, komputera oraz porażeniem elektrycznym!

Do pobrania:




Dokumentacja
