Niegdyś, aby przedmiot wyglądał dobrze i spełniał normy, obróbką materiału musiał zająć się wprawny rzemieślnik. Przy produkcji ręcznej, bez użycia maszyn, każdy wytworzony przedmiot był w pewnym sensie inny. Dziś do obróbki stosuje się maszyny sterowane komputerowo. Maszyny te nazywa się w skrócie obrabiarkami CNC (Computerized Numerical Control). Sterowanie poprzez komputer oraz odpowiednią aplikację pozwala na szybkie i precyzyjne obrabianie materiału. Kolejną zaletą tego typu obróbki jest wysoka powtarzalność wytwarzanych przedmiotów. Sterownik zaprojektowano w taki sposób, aby mógł być nadzorowany przez program o nazwie Mach3. Jego wersję demonstracyjną można pobrać z: www.machsupport.com Program komunikuje się z maszyną za pomocą portu LPT co może być pewnym mankamentem, ponieważ to złącze jest zastępowane przez USB. Z drugiej strony, Mach3 ma minimalne wymagania sprzętowe dzięki czemu do sterowania frezarką można użyć komputera sprzed kilku lat, który można kupić za niewielką kwotę lub wręcz otrzymać ze złomu komputerowego. Ma to o tyle uzasadnienie, że kupowanie nowoczesnego, drogiego komputera PC z przeznaczeniem do zakurzonego warsztatu nie ma większego sensu.

Rekomendacje: Frezarka CNC przyda się modelarzom i majsterkowiczom, będzie również ciekawym uzupełnieniem warsztatu elektronika lub serwisu elektronicznego.

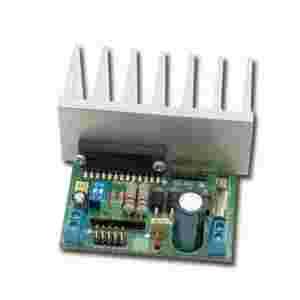

Sterownik TA8435 (AVT5358/1)

Sterownik zbudowano z użyciem specjalizowanego układu scalonego TA8435 firmy Toshiba. Umożliwia on na sterowanie silnikiem krokowym w trybie pełnego kroku 1 oraz w tzw. trybie micro step 1/2, 1/4 oraz 1/8 podstawowego kroku silnika. Dopuszczalny, ciągły prąd obciążenia wynosi 1,5 A na fazę.

Wybrane parametry:

• zasilanie stopnia mocy 24 VDC
• zasilanie części cyfrowej 5 VDC
• ciągły prąd wyjściowy 1.5 A
• chwilowy prąd wyjściowy 2.5 A
• podział kroku silnika: 1/1, 1/2, 1/4 i 1/8
• wymiary płytki PCB 68x48mm
• w zestawie płytka drukowana, komplet elementów i dokumentacja
