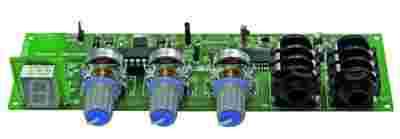

Cyfrowy efekt gitarowy. Technologia DSP dla muzyków Starsi elektronicy zapewne pamiętają czasy, gdy w czasopismach elektronicznych królowały różnego rodzaju przystawki do instrumentów muzycznych. Wśród nich można wymienić najbardziej popularne, wykonywane z przeznaczeniem do gitary, takie jak vibrato, tremolo i fuzz. Współczesna technika cyfrowego przetwarzania sygnałów umożliwia nie tylko generowanie tych prostych efektów, ale również tworzenie zupełnie innych, bardziej wyrafinowanych. Przykładem takiego rozwiązania jest prezentowane niżej urządzenie. Ma ono wbudowany specjalizowany procesor DSP, który tworzy efekty na bazie prostego do wykonania programu. Oprócz tego firma udostępnia wiele predefiniowanych nastaw, dzięki którym można tworzyć niepowtarzalne efekty dźwiękowe.

Rekomendacje: muzycy z żyłką elektronika niezbędną do budowy układu i z zacięciem do eksperymentowania

Wybrane parametry:

• napięcie zasilania 6...12 Vdc (wewnętrzny stabilizator 3,3 V)
• przeznaczony do współpracy z gitarą
• wybór 1 z 8 efektów zaprogramowanych przez użytkownika lub predefiniowanych przez firmę
• sterowanie: PIC16F628A firmy Microchip,
• generowanie efektów: FV-1 Spin Semiconductor
• wymiary płytek PCB:

  • wyświetlacz 25x22mm
  • efekt 160x46mm
• w zestawie płytki drukowane, komplet elementów i dokumentacja

Do pobrania:




Instrukcja
