W wielu miejscach wymagane jest utrzymywanie temperatury o zadanej wartości. Dotyczy to nie tylko pomieszczeń mieszkalnych zimą ale i innych jak choćby szklarnie.

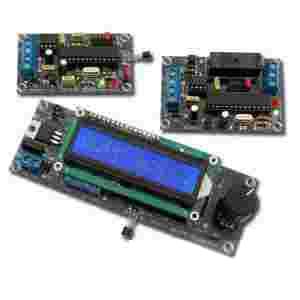

Prezentowany dwustrefowy termostat składa się z trzech modułów:

• czujnika temperatury
• układu wykonawczego
• kon­trolera pełniącego jednocześnie funkcję interfejsu użytkownika

Wszystkie moduły wyposażono w interfejs RS485. Dzięki temu możliwe jest oddalenie czujników temperatury i układów wykonawczych od kontrolera na odległość aż do 1200 metrów!

Prezentowany termostat umożliwia po­miar temperatury w trzech miejscach: lokalnie, przy samym sterowniku oraz zdalnie w dwóch punk­tach. Wykorzystanie do konstrukcji interfejsu RS485 nie tylko umożliwiło zdalny pomiar temperatury, ale również uodporniło transmisję na zakłócenia.

Rekomendacje: projekt jest nie tylko funkcjonalny, ale również prezentuje sposób wykorzystania we własnym urządzeniu interfejsu RS485. Szczególnie dedykujemy go osobom zajmującym się automatyką budynków.

Podstawowe parametry:

• stabilizacja temperatury w dwóch strefach
• możliwość lokalnego (przy sterowniku) pomiaru temperatury
• zakres regulacji temperatury: od 0 do 40°C
• dokładność pomiaru temperatury +/-1°C
• regulowana histereza w zakresie od 1 do 10°C
• współpraca z wyświetlaczem LCD lub VFD
• regulowany poziom jasności wyświetlacza
• ustawiane parametry są zapisywane w pamięci nielotnej EEPROM
• prosta obsługa menu przy pomocy impulsatora
• wymiary płytek PCB:
  • 128x44mm
  • 69x45mm
  • 67x39mm
• w zestawie płytki PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie)

Do pobrania:




Dokumentacja
