Zasilacz regulowany stanowi podstawowe wyposażenie każdej pracowni konstrukcyjnej czy to amatorskiej, czy to profesjonalnej. O ile proste zasilacze można wykonać samodzielnie, firmowe profesjonalne urządzenia tego typu są stosunkowo drogie. Dlatego rozsądnym wydaje się własnoręczne wykonanie zasilacza o wysokich parametrach technicznych i użytkowych.
Prezentowane urządzenie wyposażono w cyfrowe sterowanie wszystkimi funkcjami i parametrami. Nastawy wprowadzane są z 12 przyciskowej klawiatury. Dzięki zastosowaniu mikrokontrolera dostępne są również funkcje dodatkowe, niespotykane w tego typu konstrukcjach analogowych np. programowanie temperatury załączenia wentylatorów i zabezpieczenia termicznego.

Urządzenie szczególnie polecane w pracowniach elektronicznych; konstrukcyjnych, serwisach itp

Wybrane parametry:

• zakres napięcia wyjściowego 0 - 25V (z krokiem 100mV)
• zakres regulacji prądu wyjściowego 10mA – 5A ( z krokiem 10mA)
• pomiar prądu pobieranego przez zasilany układ
• pomiar temperatury radiatora i zabezpieczenie termiczne
• termostat sterujący pracą wentylatorów
• programowana temperatura załączenia wentylatorów i zabezpieczenia termicznego w zakresie 0...100°C
• sygnalizacja zwarcia zacisków wyjściowych, odłączanie napięcia od zasilanego układu
• pamięc ostatnich nastaw napięcia i ograniczenia prądowego
• wprowadzanie nastaw z 12-przyciskowej klawiatury
• wyświetlacz alfanumeryczny LCD 2x16
• płytki o wymiarach: 184x61 mm, 104x136 mm
• zasilanie – 230Vac
• w zestawie płytki drukowane, zaprogramowany układ, zestaw elementów (bez obudowy, transformatorów i radiatorów) i dokumentacja

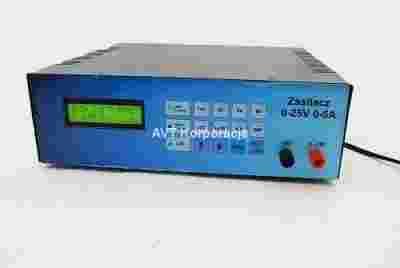

UWAGA: Załączone zdjęcie przedstawia autorskie, przykładowe wykonanie zasilacza!
