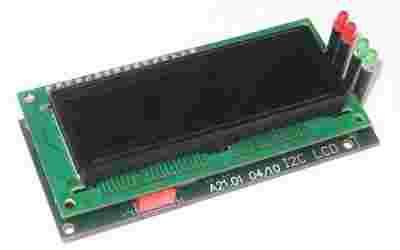

AVT5154 B Wyświetlacz LCD sterowany magistralą I2C

Zestaw do samodzielnego montażu

Producent: AVT

Ciekłokrystaliczne wyświetlacze alfanumeryczne są od dawna standardowym elementem wielu urządzeń mikroprocesorowych. Przyczynił się do tego m.in. standard sterownika opracowany przez firmę Hitachi, nadal chętnie wykorzystywany mimo obecności różnych nowych magistrali danych.
W praktyce, w szeregu urządzeń występuje konieczność ‘odsunięcia’ wyświetlacza od reszty systemu komputerowego lub obsłużenia więcej niż jednego elementu tego typu. Problemem staje się wtedy ilość i długość linii sygnałowych. W takich właśnie przypadkach można zastosować prezentowane poniżej rozwiązanie. Układ umożliwia sterowanie praca alfanumerycznego wyświetlacza LCD poprzez magistralę I2C. Dodatkowo możliwych jest szereg funkcji pierwotnie nieujętych przez specyfikację Hitachi.
Płytka interfejsu ma kształt odpowiadający płytce wyświetlacza LCD i tworzy z nim wygodną w użyciu ‘kanapkę’.

Urządzenie szczególnie polecane konstruktorom systemów mikroprocesorowych

Wybrane parametry:

złącze – magistrala I2C
maksymalna częstotliwość magistrali 400 kHz
liczba dostępnych adresów I2C - 8
liczba dostępnych rozkazów - 18
gotowość po włączeniu zasilania 350 ms
zasilanie – 5 Vdc
wymiary płytki 85x36mm
w zestawie płytka drukowana, zaprogramowany układ, komplet elementów, wyświetlacz LCD i dokumentacja

Dokładny opis w EP 10/08

Dokumentacja

*zdjęcia podobne
