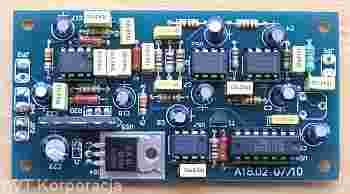

AVT5109 B Radiokomunikacyjny filtr audio

Zestaw do samodzielnego montażu

Producent: AVT

Popularne odbiorniki radiokomunikacyjne są przeważnie przeznaczone do odbioru kilku emisji i z reguły mają uproszczone filtry dobrane pod kątem odbierania najszerszego sygnału. Dla modulacji AM/FM jest to ok. 6 kHz, w odbiornikach jednowstęgowych filtr ma szerokość 2,4-3 kHz. Dla sygnałów telegraficznych jest to wartość zbyt duża – ucho operatora narażone jest na szereg nieprzyjemnych dźwięków. Rozwiązaniem problemu jest zastosowanie zewnętrznego filtru audio. Sprawia on, że odbiór fonii będzie przyjemny niezależnie od tego, czy jest to SSB czy CW.
Prezentowany układ opracowano na bazie filtrów z przełączaną pojemnością – układów MAX295, które można otrzymać jak darmowe próbki z firmy MAXIM.

Urządzenie szczególnie polecane krótkofalowcom

Wybrane parametry:

pasmo przenoszenia 300Hz – 3 kHz
tłumienie pozapasmowe 96 dB/oktawę
wzmocnienie sygnału 10 dB
wbudowany stabilizator napięcia
zasilanie 12Vdc
wymiary płytki 95x50mm
w zestawie płytka drukowana, komplet elementów i dokumentacja

Dokładny opis w EP 8/07

Dokumentacja

*zdjęcia podobne
