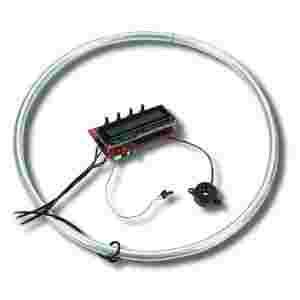

Elektroniczne wykrywacze metali należą do wyrobów, które zawsze wzbudzały zainteresowanie szerokiej grupy hobbystów. Najprostszym sposobem stwierdzenia czy w pobliżu cewki (sondy wykrywacza) znajduje się jakiś metalowy przedmiot jest dokładny pomiar częstotliwości wytwarzanej przez generator. Rozwiązanie to zastosowano w kicie AVT5025. Dzięki wykorzystaniu mikroprocesora i odpowiednim algorytmie pracy udało się wyeliminować takie niedogodności jak niestabilność generatora, trudność zauważenia niewielkiej odchyłki w momencie 'namierzenia' metalu itp. W układzie częstotliwość pracy generatora Collpitsa określa zewnętrzna cewka-sonda. Układ pracuje na ok. 32 kHz. Sygnał jest wzmacniany i kierowany do wejścia mikroprocesora, w którym następuje jego dalsza, kompleksowa obróbka. Wykrycie 'skarbu' sygnalizowane jest wizualnie i akustycznie. Układ jest nieskomplikowany w montażu i łatwy do uruchomienia.

Urządzenie szczególnie polecane poszukiwaczom militariów i różnych innych skarbów zakopanych w ziemi

Wybrane parametry wykrywacza:

• czułość mierzona w warunkach laboratoryjnych - płytka metalowa o powierzchni 100 cm2 wykrywana jest z odległości 40-50 cm
• trzy zakresy czułości (przełączane)
• ustalenie częstotliwości wzorcowej - przyciskiem
• sygnalizacja wykrycia przedmiotu - dźwięk
• identyfikacja własności magnetycznych wykrytego obiektu
• prezentacja wyników, wykrycia przedmiotu i nastaw - wyświetlacz alfanumeryczny LCD 16*1
• zasilanie - 9 V
• wymiary płytki PCB 83x50mm
• w zestawie płytka drukowana, komplet elementów i dokumentacja (bez cewki)

Uwaga: Zestaw nie zawiera cewki. Cewkę najlepiej wykonać z przewodów typy KYNAR.

Do pobrania:




Instrukcja
