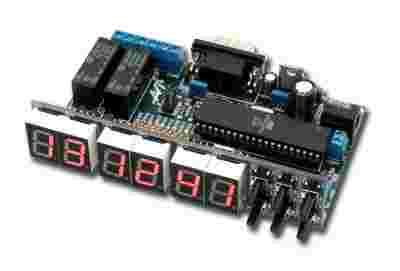

Projekt zegara synchronizowanego atomowym wzorcem czasu DCF77 sterowanego procesorem ATMEGA8535.

Wybrane parametry:

• wyświetlanie czasu w formacie: godzina, minuta, sekunda.
• wyświetlanie daty w formacie: dzień, miesiąc, rok.
• budzik 1 pracujący w trybie codziennym, czyli włączający sygnał budzenia niezależnie od dnia tygodnia.
• budzik 2 automatycznie ignorujący sobotę i niedzielę jako dni wolne od pracy i nauki w szkole.
• niezależnie od generacji sygnału akustycznego obydwa budziki sterują przekaźnikiem, do którego można podłączyć urządzenia o znacznym poborze mocy.
• timer pracujący w zakresie od 1 sekundy do 59 sekund, 59 minut i 99 godzin. Timer steruje drugim przekaźnikiem o znacznej obciążalności styków.
• stoper o zakresie liczenia identycznym jak timer.
• dane wprowadzane są do zegara za pomocą 6-przyciskowej klawiatury. W każdej chwili możemy dokonać ręcznej zmiany czasu.
• zegar może być wyposażony w awaryjne źródło zasilania, które przy zaniku napięcia w sieci energetycznej dostarcza prądu do zasilania samego tylko procesora.
• informacje prezentowane są na typowych wyświetlaczach 7-segmentowych LED o standardowych wymiarach, dodatkowo bez żadnych przeróbek można wyposażyć układ w wyświetlacze o wysokości cyfr 57mm.
• wymiary płytek PCB:
  • 114x63mm
  • 114x29mm
• w zestawie 2 płytki drukowane, komplet elementów (bez odbiornika DCF77) i dokumentacja.

Układ pomimo, że jest przeznaczony do stałej współpracy z odbiornikiem DCF77 (AVT217/1), może także pracować jako zwykły zegar synchronizowany kwarcem.

Do pobrania:




Instrukcja
