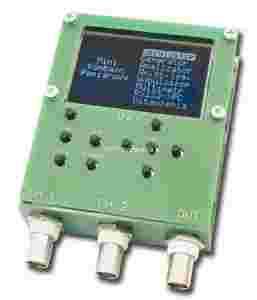

Każdy elektronik z czasem osiąga poziom zaawansowania, przy którym przestaje wystarczać do pomiarów zwykły multimetr. Rozpoczyna się wtedy kompletowanie wyposażenia pracowni elektronicznej. Jako pierwszy planujemy oscyloskop, potem generator itd. A gdyby tak spróbować samemu wykonać niektóre z tych urządzeń a może jedno uniwersalne? Baza elementowa jest obecnie tak obszerna, że łatwo można dobrać i zakupić konieczne podzespoły. Proponujemy zatem budowę Minikombajnu Pomiarowego. To nie tylko oscyloskop i generator ale również zestaw narzędzi pozwalających uruchamiać większość prostych układów elektronicznych. Do dyspozycji otrzymujemy m.in. oscyloskop, generator, analizator widma, multimetr i analizator stanów logicznych.

Program na komputer został napisany w C++ z wykorzystaniem Qt4 i aktualnie dostępny jest na systemy Linux i Windows. Aplikację pokazuje fotografia 2.

Urządzenie szczególnie polecane w pracowniach elektroników-amatorów

Wybrane parametry:

• wielofunkcyjny zestaw pomiarowy
• oscyloskop:

  • dwa kanały o paśmie 300kHz każdy
  • rozdzielczość pionowa 12bitów
  • podstawa czasu 2us-50ms
  • wzmocnienie 50mV-5V (dla sondy 1:1)
  • napięcia wejściowe +/-40V
  • impedancja 1Mom
• generator arbitralny:

  • przebiegi-sinus, prostokąt, piła
  • szum różowy i biały
  • częstotliwości 1Hz-500kHz
  • napięcie wyjściowe do 2,5Vpp
  • regulacja wypełnienia 1-99%
  • offset +/-1,2V
  • modulacja AM i FM 0-200%
  • przemiatanie częstotliwości
  • możliwość zapisu i edycji dowolnego przebiegu
• analizator widma:

  • próbkowanie 1Ksampli
  • 512-punktowa Real-FFT
  • częstotliwość końcowa 160Hz-1MHz
• analizator stanów logicznych:

  • 8 kanałów
  • 2K ampli,
  • 500S/s-4-MS/s
• wobuloskop: pomiar charakterystyki metodą przemiatania częstotliwości, impulsem Diraca i szumem białym
• multimetr:

  • pomiar napięć True RMS
  • pomiar wartości średniej, maksymalnej i minimalnej
  • pomiar częstotliwości
• komunikacja z komputerem - interfejs RS232 (AVT2999 można podłączyć również przez port USB za pośrednictwem AVTMOD09)
• zasilanie: 3-3.6Vdc
• w zestawie płytka drukowana, zaprogramowany układ, komplet elementów i dokumentacja
