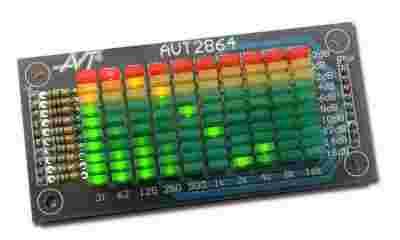

AVT2864 B Analogowo-cyfrowy analizator widma

Zestaw do samodzielnego montażu

Producent: AVT

Układ służący do analizowania i wyświetlania widma sygnału audio, bardzo często stosowany (i spotykany) w torach audio sprzętu audiofilskiego z tzw. wysokiej półki. W kicie zastosowano, oprócz części analogowej, cyfrową obróbkę sygnału, czyli DSP. ‘Sercem’ analizatora jest procesor ATMega8. Zawarty w jego strukturze przetwornik A/C służy odpowiedniej zamianie sygnału analogowego na cyfrowy a ten kierowany jest do wyświetlacza zrealizowanego z szeregów diod LED. Filtry, dzięki którym zapalają się odpowiednie ‘słupki’ zrealizowano na drodze programowej. Uprościło to znacznie konstrukcję analizatora sprawiając, że o jego zbudowanie i uruchomienie może pokusić się nawet średnio zaawansowany elektronik.

Urządzenie szczególnie polecane elektronikom – elektroakustykom i audiofilom

Wybrane parametry:

monofoniczny analizator widma – jeden kanał
widmo sygnału przedstawione na dziesięciosłupkowym wyświetlaczu
częstotliwości środkowe filtrów: 31Hz, 62Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz i 16kHz
amplitudy sygnału powodujące zaświecenie kolejnych diod w słupku: od -16dB do +2dB z krokiem 2dB
wskazanie 0dB odpowiada sygnałowi wejściowemu o amplitudzie 0,2V
praca w trybie wyświetlania słupków lub punktów
tryb pokazywania maksymalnej wartości amplitudy
prezentowanie widma na polu z wielokolorowych diod LED (100 szt)
zasilanie 12Vdc
wymiary PCB 96x45mm
w zestawie płytki drukowane, zaprogramowany układ, komplet elementów (wraz z diodami LED) oraz dokumentacja

Dokumentacja

Film

*zdjęcia podobne
