Układ służący do analizowania i wyświetlania widma sygnału audio, bardzo często stosowany (i spotykany) w torach audio sprzętu audiofilskiego z tzw. wysokiej półki. W kicie zastosowano, oprócz części analogowej, cyfrową obróbkę sygnału, czyli DSP. ‘Sercem’ analizatora jest procesor ATMega8. Zawarty w jego strukturze przetwornik A/C służy odpowiedniej zamianie sygnału analogowego na cyfrowy a ten kierowany jest do wyświetlacza zrealizowanego z szeregów diod LED. Filtry, dzięki którym zapalają się odpowiednie ‘słupki’ zrealizowano na drodze programowej. Uprościło to znacznie konstrukcję analizatora sprawiając, że o jego zbudowanie i uruchomienie może pokusić się nawet średnio zaawansowany elektronik.

Urządzenie szczególnie polecane elektronikom – elektroakustykom i audiofilom

Wybrane parametry:

• monofoniczny analizator widma – jeden kanał
• widmo sygnału przedstawione na dziesięciosłupkowym wyświetlaczu
• częstotliwości środkowe filtrów: 31Hz, 62Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz i 16kHz
• amplitudy sygnału powodujące zaświecenie kolejnych diod w słupku: od -16dB do +2dB z krokiem 2dB
• wskazanie 0dB odpowiada sygnałowi wejściowemu o amplitudzie 0,2V
• praca w trybie wyświetlania słupków lub punktów
• tryb pokazywania maksymalnej wartości amplitudy
• prezentowanie widma na polu z wielokolorowych diod LED (100 szt)
• zasilanie 12Vdc

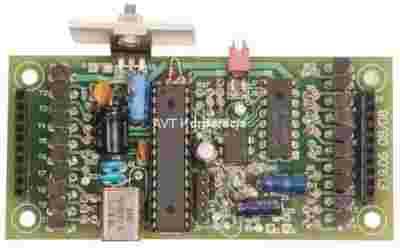

• wymiary PCB 96x45mm
• w zestawie płytka drukowana, komplet elementów dla płyty głownej oraz dokumentacja

Zobacz film pokazowy na:

Do pobrania:




Instrukcja
