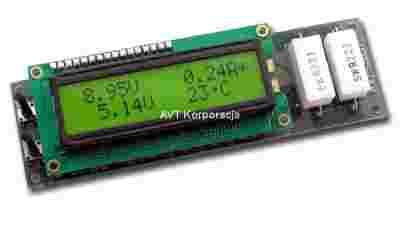

Moduł AVT2857 jest uniwersalnym układem integrującym w sobie woltomierz, amperomierz i termostat. Można go wykorzystać w zasilaczu laboratoryjnym do monitorowania wartości ustawionego napięcia oraz aktualnie pobieranego prądu. Termostat wraz z odpowiednim ograniczeniem prądowym pozwoli zrealizować zabezpieczenia przed przegrzaniem i przeciążeniem. Jest to doskonały sposób na zmodyfikowanie już posiadanego lub samodzielnie budowanego zasilacza. Inny praktyczny sposób wykorzystania modułu to zaadoptowanie go do ładowarki różnego rodzaju akumulatorów wykorzystywanych w sprzęcie powszechnego użytku i w modelarstwie. Układ monitoruje napięcie występujące na zaciskach ładowanego ogniwa i w przypadku osiągnięcia zadanej wartości (naładowania) jego odłączenie. Termostat pomaga nadzorować temperaturę ogniwa – czynnik niezmiernie istotny w przypadku ładowania dużymi prądami.

Urządzenie szczególnie polecane w domowym warsztacie elektronika – jako uniwersalny moduł do wielu zastosowań

Wybrane parametry:

• pomiar napięcia do 50V
• dwa podzakresy – automatyczna zmiana; 0-20V, 20-50V
• rozdzielczość pomiarów 0,01V (zakres I) lub 0,1V (zakres II)
• pomiar prądu 0-10A, rozdzielczość 0,01A
• termostat, pomiar temperatury do 125stC
• wbudowany ogranicznik prądowy
• wejście różnicowe umożliwiające pomiar do 20 V z rozdzielczością 0,01V
• możliwość porównania napięcia z wartością zadaną
• zasilanie 8-12Vdc
• wymiary płytki PCB 125x37mm
• w zestawie płytka drukowana, komplet elementów i dokumentacja

Do pobrania:




Instrukcja
