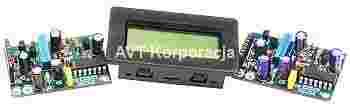

Przystawka – przetwornica do zasilania modułów woltomierzy PMLCDL. Jej zastosowanie eliminuje istotną wadę fabrycznego układu pomiarowego – niemożliwość mierzenia „własnych” napięć, czyli konieczność zasilania go z osobnego zasilacza. Łatwiejsze też jest zastosowanie dwóch współpracujących woltomierzy (np. w zasilaczu laboratoryjnym gdzie wymagany jest jednoczesny pomiar prądu i napięcia). Przystawka gwarantuje poprawną pracę modułu w szerokim zakresie napięć zasilających. Można w niej wydzielić dwa współpracujące ze sobą obwody. Pierwszym z nich jest układ źródła prądowego. W wygodny sposób pozwala na zredukowanie napięcia zasilającego. Drugą częścią jest układ przetwornicy generującej napięcie o poziomie wymaganym przez moduł woltomierza.

Urządzenie szczególnie przydatne wszystkim użytkownikom modułów PMLCDL

Wybrane parametry:

• moduł z przystawką może mierzyć napięcia względem masy
• przystawka może zasilać jednocześnie dwa moduły PMLCDL
• możliwość optymalizacji warunków zasilania
• niewielkie wymiary pozwalają zamontować układ „na plecach” modułu woltomierza
• zasilanie – 3,75 - 45 Vdc (po modyfikacji możliwe jest jeszcze wyższe napięcie wejściowe)
• wymiary płytki PCB 52x36mm
• w zestawie płytka drukowana, komplet elementów i dokumentacja

Do pobrania:




Instrukcja
