AVT2671 B moduł wzmacniacza z TDA7294

Zestaw do samodzielnego montażu

Producent: AVT

W module zastosowano układ scalony TDA7294. Pracuje on w typowej, fabrycznej konfiguracji. Wejścia MUTE i STANDBY pozwalają w bardzo prosty sposób wyeliminować wszelkie szumy i trzaski mogące pojawić się w momencie włączania i wyłączania zasilania. Dodatkowe wejście CTRL pozwala dołączyć układ do zewnętrznego sterownika opóźnionego włączania i szybkiego wyłączania. Ciekawym rozwiązaniem jest zastosowanie wymuszonego chłodzenia. Zastosowano niewielki radiator komputerowy uzupełniony wentylatorkiem napędzanym silniczkiem prądu stałego. Moduł umożliwia podłączenie dwóch silniczków, ich obroty są uzależnione od poziomu sygnału wyjściowego.

Urządzenie szczególnie polecane konstruktorom sprzętu audio, elektroakustykom i muzykom

Wybrane parametry zasilacza:

szczytowa moc wyjściowa - <100 W
użyteczna moc wyjściowa - 80 W (dla obciążenia 4 omy, zasilanie +/-30 V)
użyteczna moc wyjściowa - 50 W (dla obciążenia 8 omów, zasilanie +/-30 V)
zniekształcenia harmoniczne - <0,01%
szybkość narastania sygnału na wyjściu - typ 10 V/us
zasilanie - <+/-40 V
wymiary płytki PCB 83x45mm
w zestawie płytka drukowana, komplet elementów z radiatorem z wentylatorem (zestaw dla jednego kanału) i dokumentacja

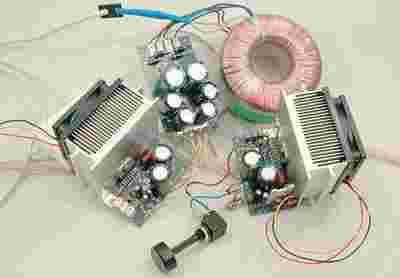

(transformator, zasilacz i potencjometr, widoczne na zdjęciu, nie wchodzą w skład zestawu)

Dokładny opis w EdW 7/03

Dokumentacja

*zdjęcia podobne
