Elektroniczny zegar to 'żelazny punkt' każdego elektronika. Jego budowa pozwala poznać zagadnienia związane z cyfrowym pomiarem czasu; generowanie impulsów sekundowych, odpowiednie ich zliczanie i wyświetlanie wyniku.
'Sercem' układu jest mikroprocesor 89C2051. Jego program został napisany w BASCOM-ie co ułatwia nanoszenie własnych modyfikacji. Zaletą urządzenia jest jego łatwa obsługa. W stanie normalnym układ zlicza (i wyświetla) godziny, minuty i sekundy. Do ustawiania czasu służą jedynie dwa przyciski. Odczyt czasu odbywa się na elementach LED. Przyjęto wyświetlanie multipleksowe. Układ został zaprojektowany w taki sposób, że pole odczytowe może mieć różną wielkość: od wyświetlaczy standardowych (14, 20 mm) po wyświetlacze zestawiane samodzielnie z zestawów diod LED. I tak np. sześciocyfrowy wyświetlacz - gigant ma 124 cm długości i 27 cm wysokości (osobny kit). Wskazanie jest czytelne nawet z odległości kilkuset metrów. Każda cyfra zmontowana jest z kilku wąskich pasków płytki drukowanej, co radykalnie zmniejsza koszty wyświetlaczy.

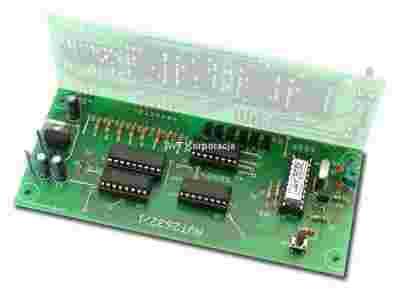

Kit AVT2632 B to dwie płytki: sterownika (AVT2632/1) i wyświetlacza standardowego (AVT2632/2). Korzystając z oferty AVT małe pole odczytowe możemy zastąpić:

• cyframi wysokości 5 cm AVT2631/5
• cyframi wysokości 13 cm AVT2631/13
• cyframi wysokości 20 cm AVT2631/20
• cyframi wysokości 27 cm AVT2631/27

Urządzenie szczególnie polecane wszystkim chcącym kontrolować upływ czasu oraz elektronikom zgłębiającym tajniki jego pomiaru

Wybrane parametry:

• wyświetlanie godzin, minut, sekund
• odczyt czasu - 7-segmentowe wyświetlacze LED
• możliwość zastosowania wyświetlaczy różnej wielkości
• zasilanie buforowe (bateria)
• różne sposoby zasilania
• zasilanie 6,5-18 V (4-6 V)
• wymiary płytki PCB 134x61mm (sterownik)
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie)

Do pobrania:




Dokumentacja
