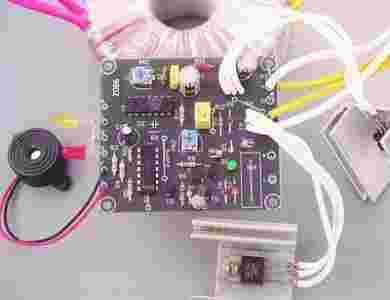

AVT2463 B Przetwornica 12-230V

Zestaw do samodzielnego montażu

Producent: AVT

Prosta przetwornica napięcia akumulatora na napięcie zmienne 230V. Na urządzenie składają się cztery kluczowe elementy: transformator, dwa tranzystory wykonawcze MOSFET i sterujący nimi układ scalony. Źródłem energii dla przetwornicy jest akumulator 12 V o pojemności rzędu kilkudziesięciu amperogodzin. Kluczową rolę pełni transformator. Jest to najzwyklejszy toroid sieciowy z dwoma uzwojeniami wtórnymi. Te ostatnie kluczowane są przez tranzystory mocy, którymi steruje generator wykonany w oparciu o układ serii 4000. Maksymalna moc wyjściowa zależy jedynie od mocy zastosowanego transformatora toroidalnego. Przetwornica wyposażona jest w układ zabezpieczający akumulator przed zbyt głębokim rozładowaniem oraz sygnalizację przeciążenia i przekroczenia dopuszczalnej wartości prądu wyjściowego.

Urządzenie szczególnie polecane tam gdzie brak napięcia sieciowego

Wybrane parametry:

napięcie wyjściowe 230Vac
moc wyjściowa – w zależności od zastosowanego transformatora (ok. kilkaset watów)
przebieg wyjściowy – zbliżony do prostokąta
układ zabezpieczający przed nadmiernym rozładowaniem akumulatora zasilającego
układ nadzorujący prąd wyjściowy przetwornicy
zabezpieczenie akumulatora - bezpiecznik
sygnalizacja dźwiękowa i świetlna – diody LED
zasilanie – 12 V (akumulator np. samochodowy)
w zestawie płytka drukowana, komplet elementów (bez transformatora toroidalnego) i dokumentacja

Dokładny opis w EdW 12/00

Dokumentacja
