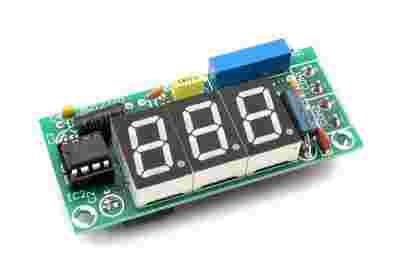

Moduł woltomierza został zaprojektowany jako tani element dużego zasilacza laboratoryjnego. Zakres pomiarowy 0-99,9 V idealnie 'pasuje' do bezpośredniej kontroli napięcia wyjściowego.
Jako przetwornik a-c wykorzystany został popularny układ ICL7107. W swojej strukturze zawiera wszelkie elementy potrzebne do wykonania miernika panelowego - część analogową włącznie z dekoderami i buforami sterującymi wyświetlaczami LED. Na płytce znajduje się również ICL7660. Jest to układ przetwornicy wytwarzającej napięcie ujemne (niezbędne dla ICL 7107). Dzięki temu cały kit może być zasilany z jednego napięcia dodatniego.
Płytka ma niewielkie wymiary i została zaprojektowana uniwersalnie; wymieniając bądź dokładając pojedyncze elementy można łatwo zmienić zakres pomiarowy lub wykorzystać moduł do pomiaru prądu.

Urządzenie polecane szczególnie konstruktorom sprzętu pomiarowego, do pracowni elektronicznych i serwisu

Wybrane parametry:

• pomiar napięcia w zakresie 0-99,9 V
• możliwość pomiarów napięć w zakresie 0-0,999 V
• możliwość wykorzystania modułu do pomiaru prądu
• pole odczytowe - 3 wyświetlacze 7-segmentowe LED
• jedno napięcie zasilające
• zasilanie 5V
• wymiary płytki PCB 69x30mm
• w zestawie płytka drukowana, komplet elementów i dokumentacja
