Sterowniki silników krokowych cieszą się ogromnym zainteresowaniem. Ich zastosowanie umożliwia np. budowę zaawansowanych narzędzi, takich jak frezarki czy wiertarki sterowane numerycznie.

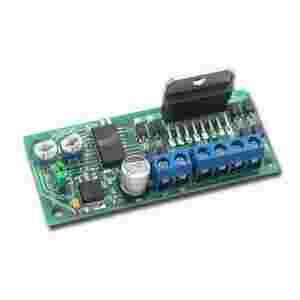

Prezentowany sterownik silnika umożliwia płynną regulację prędkości obrotowej i kierunku obrotów silników bipolarnych (4-przewodowych) i unipolarnych (5- lub 6-przewodowych) za pomocą tego samego potencjometru. Zakres zmian prędkości wirowania podzielono na dwa podzakresy: 1...10 i 7...100 cykli na sekundę. Sterowanie mikrokrokowe odbywa się z rozdzielczością 1/64 lub 1/8 kroku. Sterownik może być zasilany napięciem 8...25Vdc, a prąd wyjściowy wynosi do 2A/kanał (cewkę). Dodatkowo wyposażono go w funkcję pracy czasowej (czas regulowany płynnie w zakresie 0,5...70s).

Prototyp układu powstał do sterowania napędem wózka do kamery tzw Glidetrack i doskonale nadaje się do uzyskiwania bardzo niskich prędkości obrotowych silnika krokowego. Należy jednak pamiętać, że pomimo wysokiej rozdzielczości sterowania mikrokrokowego w niektórych silnikach ruch wału może nie być idealnie płynny i mogą występować niewielkie oscylacje.

W zestawie płytka drukowana, zaprogramowany układ, komplet elementów oraz dokumentacja.

Zobacz film pokazowy na:

Do pobrania:




Instrukcja
