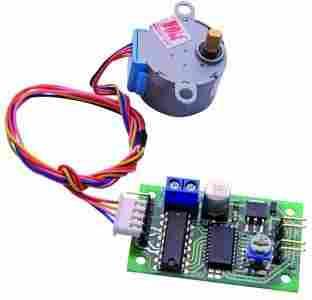

AVT1585 B Sterownik bipolarnego silnika krokowego

Zestaw do samodzielnego montażu

Producent: AVT

Prezentowany układ, oprócz prostej konstrukcji i małych wymiarów ma pewne dodatkowe ustawienia, których nie spotkamy w zwykłym sterowniku. Praca krokowa to najprostszy sposób sterowania silnika krokowego. Praca półkrokowa, to dodanie w sekwencji sterującej, stanów pośrednich. W praktyce powoduje bardziej płynną pracę silnika, ale zwiększa pobór prądu. I wreszcie wybór sposobu zatrzymania: statyczne lub dynamiczne. „Dynamiczne” tzn: na wyjściu sterownika utrzymuje się kombinacja sygnałów zasilających z momentu podania sygnału zatrzymania, czyli załączone są odpowiednie napięcia zasilające cewek silnika. W praktyce powoduje to jego zablokowanie w określonym położeniu, ale przez uzwojenia silnika przepływa prąd, co jest powodem ich nagrzewania się. Zatrzymanie statyczne powoduje odłączenie zasilania silnika w stanie zatrzymania. Tym samym jego oś obraca się swobodnie, a układ pobiera tylko niewielki prąd spoczynkowy.

Urządzenie szczególnie polecane w systemach automatyki – wszędzie tam gdzie występują silniki krokowe

Wybrane parametry:

prąd obciążenia kanał-cewka – max 0,6A
do silników krokowych czteroprzewodowych
wbudowany potencjometr do płynnej regulacji obrotów
tryb pracy krokowej lub półkrokowej
zatrzymanie statyczne lub dynamiczne
wybór trybu pracy – zworki
zasilanie – 5-24Vdc

W zestawie płytka drukowana, zaprogramowany układ, komplet elementów (bez silnika krokowego) oraz dokumentacja

Układ można zakupić w wersji zmontowanej AVT1585 C

Dokładny opis w EP 8/10

Dokumentacja

Prezentacja filmowa

*zdjęcia podobne
