Chyba każdy elektronik wie cóż to za element Isostat. Stare, ale solidne włączniki sekwencyjne jeszcze kilkanaście lat temu całkowicie dominowały na rynku elektroniki masowej. Przełączniki te można było łączyć ze sobą w różnych konfiguracjach, jako zależne bądź niezależne, na metalowych listwach.
Obecnie prezentujemy układ, którym można zastąpić prezentowane wcześniej ‘relikty’ elektroniki. Zaprojektowano go tak by było możliwe wmontowanie płytki bezpośrednio w miejsce po starych przełącznikach stykowych. Oczywiście układ można wykorzystać na wiele innych sposobów.

Urządzenie szczególnie polecane do renowacji starych urządzeń wyposażonych w Isostaty

Wybrane parametry:

• budowa modułowa pozwalająca zastąpić wymaganą ilość przełączników
• elementy wykonawcze – przekaźniki
• wielkość płytki i rozstaw wyprowadzeń pozwalający na bezpośrednie wlutowanie w pola po Isostatach
• przełączniki wzajemnie zależne
• budowa z wykorzystaniem elementów SMD
• zasilanie 5Vdc
• wymiary płytki PCB 40x10mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie)

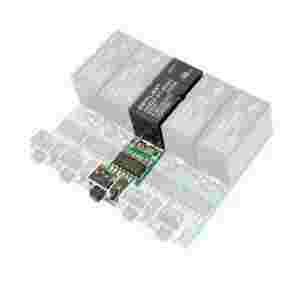

Uwaga: Oferowany kit składa się tylko z jednego modułu. Na zdjęciu widocznych jest 5 połączonych modułów.

Do pobrania:




Dokumentacja
