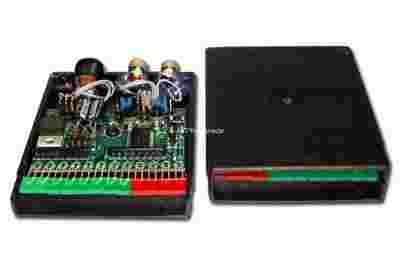

Nie trzeba nikomu tłumaczyć, jak działa wskaźnik wysterowania. Jeśli dodatkowo usunie się kondensatory sprzęgające, to zyskuje się możliwość wskazywania napięć stałych. Całość została zbudowana z wykorzystaniem mikrokontrolera, zyskując uniwersalny wskaźnik, który można zastosować nie tylko w sprzęcie audio.

Wskaźnik wyposażono w 8 funkcji, wybieranych i konfigurowanych przez użytkownika:

• peak detect - funkcja chwilowego zapamiętania wartości maksymalnej, w praktyce powoduje świecenie jednego punktu, ponad świecącą się linijką, wskazującego poziom maksymalny zarejestrowany w danym przedziale czasu;
• miganie 4 diod – włączenie funkcji powoduje miganie czterech najstarszych diod jeśli poziom sygnału powoduje ich zaświecenie, może zostać wykorzystana do alarmowania stanu krytycznego;
• miganie wszystkich diod – jest to rozszerzenie powyższej funkcji, jeśli poziom sygnału spowoduje zaświecenie jednej z czterech najstarszych diod to zaczyna migać cała linijka;
• 4 – bity 9...2 lub 7...0 – korzystamy z przetwornika ADC 10-bitowego ale żeby uprościć część programową odczytujemy tylko 1 bajt - 8 bitów wyniku. Możemy wybrać czy odczytujemy starsze 8 czy młodsze 8 bitów, druga opcja w praktyce powoduje zwiększenie czułości wskaźnika;
• wzmocnienie 20x – umożliwia włączenie lub wyłączenie wewnętrznego dwudziestokrotnego wzmacniacza sygnału;
• czas rosnący/stały funkcji peak detect – rosnąca wartość czasu powoduje zwiększanie czasu świecenia punktu maksymalnego wraz ze zwiększaniem się poziomu tego punktu. Dla czasu stałego punkt maksymalny świeci tak samo długo w każdym położeniu na skali;
• tryb linia/punkt – praca w trybie linii powoduje zaświecanie wszystkich poniższych diod do poziomu aktualnego, w trybie punktu świeci tylko jedna dioda odpowiadająca poziomowi sygnału;
• podziałka liniowa/logarytmiczna – Włączenie skali liniowej lub logarytmicznej.

Wymiary płytki PCB 60X41mm

W zestawie płytka drukowana, komplet elementów i dokumentacja.
