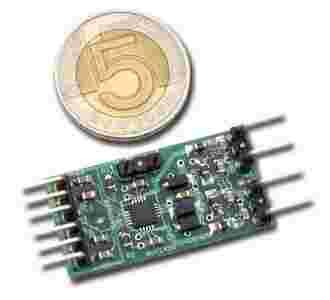

AVT1498 B Bardzo mały wzmacniacz mocy

Zestaw do samodzielnego montażu

Producent: AVT

W poniższym projekcie zastosowany został układ SA58670 – kompletny, scalony wzmacniacz klasy D. Producent ‘zapakował’ go w obudowę HVQFN20 o wymiarach 4x4mm. Niewątpliwymi zaletami wzmacniacza są niewielkie wymiary i wysoka sprawność. Dzięki temu można go bez problemu zastosować w urządzeniach przenośnych i zasilanych bateryjnie.
Standardowo układ ma dwa wejścia zrównoważone. Dla współpracy w układzie z wejściami pojedynczymi wystarczy odpowiednie połaczyć z masą.

Urządzenie szczególnie polecane, jako element przenośnych, bateryjnych systemów nagłaśniających: radioodbiorników, odtwarzaczy itp.

Wybrane parametry:

moc wyjściowa 2x2,1W (2 x 4 omy)
praca w klasie D
wejścia symetryczne lub niesymetryczne
możliwa zmiana wzmocnienia;2, 4, 8 lub 16V/V
niewielkie wymiary gotowej płytki
zasilanie – 2,5-5Vdc
wymiary płytki 35x18mm
w zestawie płytka drukowana, komplet elementów i dokumentacja

Dostępna jest wersja zmontowana AVT1498 C

Dokładny opis w EP 10/08

Dokumentacja

*zdjęcia podobne
